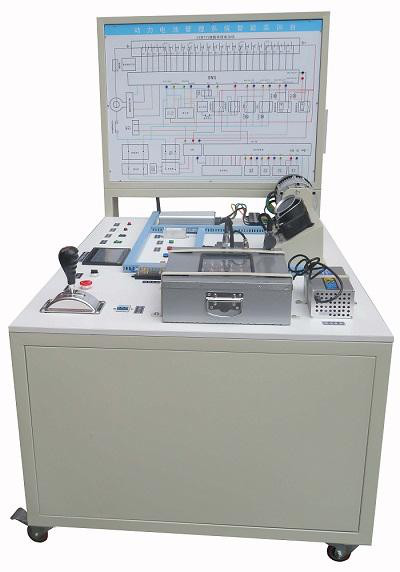

電動汽車三元（18650）動力電池系統實訓臺產品簡介

選用自主品牌新能源三元（NCM/NCA18650）動力電池組，單體電池 3.7V2.2AH，圓柱形電芯，共 32 并 92 串，總?cè)萘?70AH，總能量 24KWH，帶 CAN 總線的集中式 BMS 電池管理系統， 配置被動均衡電路。可以真實地呈現三元（NCM/NCA18650）動力電池組核心零部件之間的成組關系、物理結構和系統工作原理， 以及高壓系統安全防護設計， 培養學員對三元（NCM/NCA18650）動力電池系統各類故障現象與機理的分析、判斷和處理能力。功能特點? 臺架電池組來自于大批量生產車型，裝備的原車動力電池組的所有部件，充分展示各主  要零部件物理結構與控制邏輯關系。

? 所有部件在實訓臺上的布置，電氣連接與實車完全一致，經過我公司工程師的精心設計   可以讓學員方便的拆卸，同時附加我公司自主設計的安全保護裝置讓學員在拆裝的過程  得到有效保。

? 提供教學課件，提供詳盡的臺架說明文檔，包含全部的零部件功能和引腳定義。

? 動力電池包設置有機械維修開關，斷開機械維修開關后，可打開上蓋觀察電池組內部結構，動力電池包半透明設計，內置 LED 排燈照明，便于學員觀察電池內部結構，了解電池組高壓系統零部件的設計理念。此外動力電池包輸出線路另配機械斷開式緊急開關，  適用于緊急情況下很輕松斷開主電源回路。

? 實訓臺配備 12V 電源接地機械開關，可隨時斷開 12V 接地，切斷整個系統電源，所有高低壓部件均采用工業級國標產品，性能穩定可靠。

? 臺架保留了電池管理系統的所有功能，（單體斷路、短路、過壓、欠壓、過流、過溫、  絕緣故障、單體自放電異常等），通過 CAN 通訊網絡可以實時讀取電池的 SOC、SOE、

SOH 等各類參數。

? 臺架帶有 7 寸顯示器，可以觀察充放電過程的各項參數，便于學員了解動力電池包工作過程的控制邏輯和主要部件參數變化規律。

? 實訓臺配備負載模塊，可以完全模仿車輛能量消耗過程，放電功率大小可以選擇。

? 示教板為 UV 平板噴繪彩色面板完整且直觀顯示動力電池包，充電，放電工作原理圖， 并且將關鍵參數的檢測端子引出到示教板，借助萬用表和示波器可實時檢測各種狀態下參數變化。

? 實訓臺水平放置，安裝主要零部件，底部安裝 4 個帶自鎖裝置萬向輪，可移動靈活，也可固定位置。

? 配備智能化故障設置和考核系統，故障注入模塊含動力電池組與 BMS 之間的電壓采集線，溫度采集線，繼電器控制線，電流傳感器等多個故障點。

? 臺架整體采用 1.5mm 厚冷軋板，完美加工工藝，外形美觀，底架部分采用鋼結構焊接， 表面噴涂，底座上裝配有 30cm 的桌面，方便放置資料、輕型檢測儀器等。

? 實訓臺配套詳細的使用說明書和相應的實驗項目指導書。

技術規格

實訓項目

? 新能源動力電池組 PACK 結構原理學習

? 新能源動力電池組主要零部件結構學習

? 新能源動力電池組各種工作模式下各零部件控制邏輯關系學習

? 整車工作過程中電流，電壓，電池組壓差，電池組溫度等參數變化規律學習

? 動力電池組單體電壓采樣原理學習

? 動力電池組工作過程中充電、放電功能的實際控制操作

? 動力電池組溫差采樣原理學習

? 動力電池組高壓系統操作安全知識學習

? 動力電池高壓連接件通斷操作實訓

? 新能源動力電池組故障分析與診斷

? 動力電池組拆裝與日常維護實訓

? 電池管理系統（BMS）CAN 總線測試故障診斷實訓

配置清單
