一、新能源汽車實訓設備概述

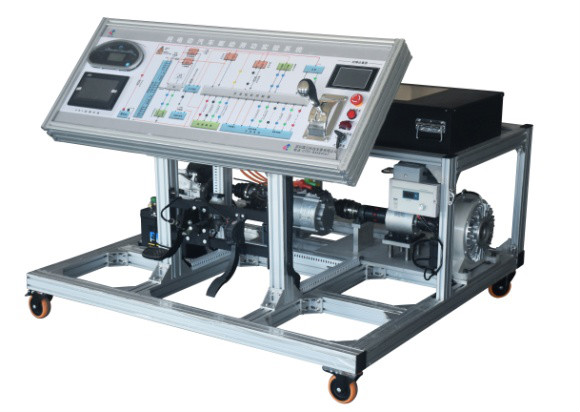

新能源汽車實訓設備以純電動汽車的全套動力系統為基礎，可滿足對純電動汽車動力系統的結構、工作原理的學習。設備操作方便，安全可靠，維護方便。實訓設備由移動臺架、示教面板組成。純電動汽車動力系統實訓平臺（帶變速器）。

二、設備組成及功能

 采用純電動汽車全套動力系統部件，包括電動機總成、變速器總成、電動汽車控制器、電池組、儀表總成和操作開關等真實汽車部件，能清晰展示純電動汽車的動力系統各部件的關聯和控制系統的控制方式，對純電動汽車的動力系統的認識更為直觀。純電動汽車動力系統實訓設備可開展正常啟動、前行、后退、加速、充電等實驗，幫助理解純電動汽車動力系統的工作特點。

 可利用汽車專用萬用表等檢測工具檢測動態或靜態信號。可設置多種電路故障，便于學生較快地掌握純電動汽車動力系統的構造和原理，加深學生對純電動汽車動力系統的認識和理解。

三、新能源汽車實訓設備實驗具體操作

當讓車輛行走時，應先將主電源開關拔出，點火開關打開到一檔或第二檔， 儀表亮燈，工作電壓表 1 和電壓表 2 顯示，再掛 D 檔或 R 檔， 加油門車輛運行，N為是空擋，當車輛運行結束，將 D 檔或 R 檔掛回N 檔，關閉點火開關，關閉主電源。當電池電量不足時，將主電源開關拔出，再將 220V 電源插頭插入 220V 電源進行充電，點火開關處于 OFF 檔進行關閉，充電指示燈閃爍，當電池充滿時，充電指示燈常亮，這時拔下 220V 電源插頭，關閉主電源開關，充電結束。

以上為新能源汽車實訓設備實驗步驟的詳解。
