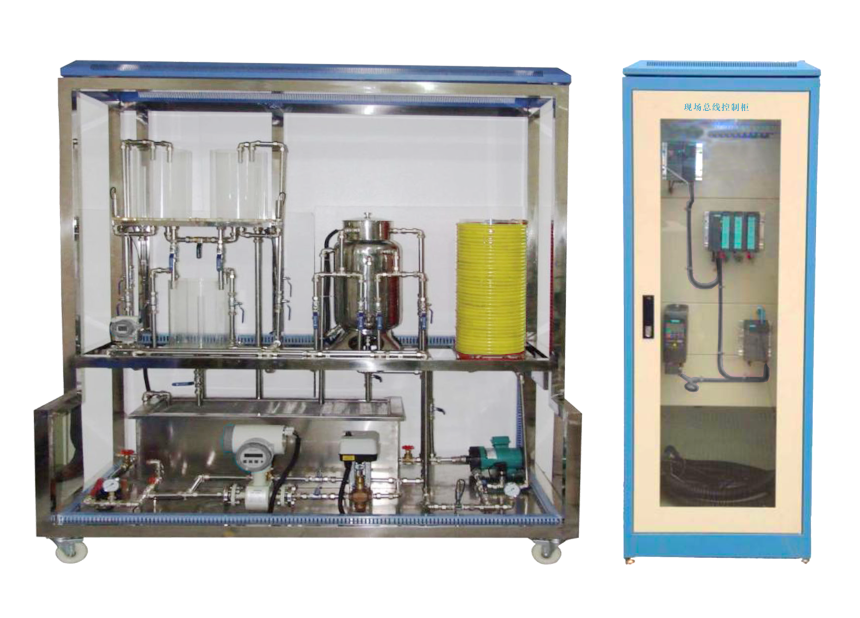

一、GLGK-4型現場總線技術過程控制實驗裝置概述

GLGK-4型現場總線技術過程控制實驗裝置是集自動化儀表技術，計算機技術，通訊技術，自動控制技術為一體的多功能實驗裝置。系統包括流量、溫度、液位等熱工參數，可實現系統參數測定、單回路控制、串級控制、前饋控制、比值控制等多種控制形式。控制系統采用西門子的分布式I/O單元ET200M，監控軟件采用SIMATICWINCC。采用現場總線的液位變送器、壓力變送器、渦輪流量計、變頻器、電動調節閥、溫度變送器以及分布式I/O模塊。該實驗裝置既可作為本科、專科、高職過程控制課程的實驗裝置，也可作為研究生及科研人員在復雜控制系統、先進控制系統研究方面提供物理模擬對象和實現手段。同時也可以作為學習現場總線過程控制的一個實驗手段。

 現場總線是基于全集成自動化思想的系統，其集成的核心是統一的過程數據庫和為一的數據庫管理軟件，所有的系統信息都存儲于一個數據庫中而且只需輸入一次，這樣大大增強了系統的整體性和信息的準確性。通訊采用符合IEC61131-3國際標準的編程軟件和現場設備庫，提供連續控制、順序控制及編程語言。現場設備庫提供大量的常用的現場設備信息及功能塊，可大大簡化組態工作，縮短工程周期。它具有ODBC、OLE等標準接口，并且應用以太網、現場總線等開放網絡，從而具有很強的開放性，可以很容易地連接上位機管理系統和其它廠商的控制系統。

 二、技術參數與要求

1、供電電源 單相交流電源：220VAC±10%、50Hz±5%、16A，系統須接地良好。

2、實驗室應有水源和進排水口，進排水口與設備間距離小于10米。

3、系統提供直流線性穩壓電源（朝陽電源產品）  24VDC/1A。

4、上位計算機組態軟件：采用國內市場應用廣泛的WINCC6.0組態軟件。

5、外形尺寸：對象:1600mm*750mm*1850mm，控制柜：830mm*750mm*1900mm。

 三、實驗項目

（一）、特性實驗

1、 水箱單容特性實驗

2、 水箱雙容特性實驗

3、 上下水箱雙容特性實驗

4、 電動閥流量特性實驗

5、 變頻器流量特性實驗

6、 溫度度特性實驗

7、三容實驗特性實驗

（二）、單回路控制實驗

1、 電動調節閥支路單容液位控制實驗

2、 變頻器支路單容液位控制實驗

3、 上水箱雙容液位控制實驗

4、 上下水箱雙容液位控制實驗

5、 三容液位控制實驗

6、 電動調節閥支路流量控制實驗

7、 變頻器支路流量控制實驗

8、鍋爐內膽溫度控制實驗

（三）、串級控制實驗

1、雙容串級控制實驗

2、上水箱液位與電動閥支路流量串級控制實驗

3、上水箱液位與變頻器支路流量串級控制實驗

4、三閉環三容液位串級控制實驗

（四）、比值控制實驗

1、單閉環比值流量控制實驗

2、隨動流量比值控制實驗

（五）、前饋反饋控制實驗

1、上水箱液位流量前饋反饋控制實驗

（六）、解耦控制實驗

1、上水箱雙容液位解耦控制實驗

以上為現場總線技術過程控制實驗裝置建設方案。
