過程控制實驗裝置的優缺點

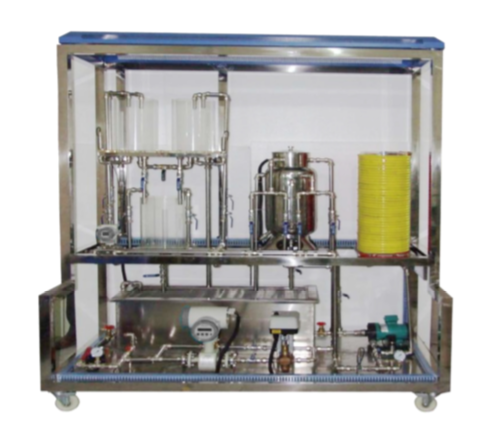

一、過程控制實驗裝置【GLGK-1型】

  過程控制實驗裝置采用配置鋁合金框架、不銹鋼儲水箱、有機玻璃雙容串接水箱、PPR復合管路、球閥等組成。獨立實驗桌面和實驗控制模塊采用模塊化，方便升級與改造。優點是可以升級配置儀表控制、DDC控制、PLC控制、DCS控制、總線等，可完成液位/流量的大量實驗。缺點是本裝置占地面積過大，不利于搬運，實際尺寸約為1600*700*1600mm。

（一）、過程控制系統的組成認識實驗

（1）過程控制及檢測裝置硬件結構組成的認識，控制方案的組成及控制系統連接實驗。

（2）智能調節儀表、智能變送儀表等各種智能儀表的操作及參數設定。

（3）傳感器的校正（零點遷移與量程調整）

（二）、對象特性測試實驗

（1）單容水箱液位數學模型的測試實驗

（2）雙容水箱液位數學模型的測試實驗

（三）、單回路控制系統實驗

（1）單容水箱液位定值控制實驗

（2）雙容水箱液位定值控制實驗

（3）單閉環流量定值控制實驗

（四）、串級控制系統實驗

（1）水箱液位串級控制實驗

（2）水箱液位與進水口流量串級控制實驗

（五）、比值控制系統實驗

（1）流量比值控制系統實驗

（六）、變頻恒壓供水實驗

（七）、工控制組態軟件組態控制實驗

所有實驗均包括數據庫組態、圖形動畫、報表、曲線、報警組態、設備通訊組態、算法組態等實驗

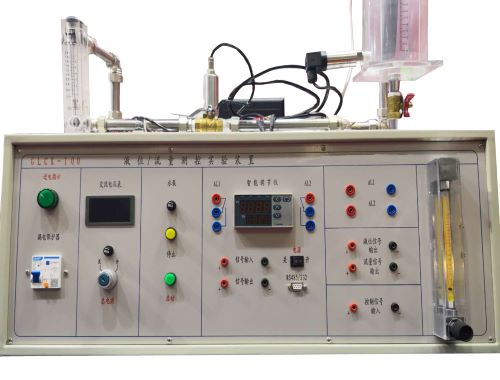

二、液位/流量測控實驗裝置【GLCK-101型】

液位/流量測控實驗裝置共有三種傳感變送器，可對流量、液位（單容）組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊，控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。

本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。本實驗裝置放置于實驗桌臺面上，可獨立操作實驗或連接上位計算機。采用儀表控制。

優點在于體積小、不占空間放置在臺面上即可開展實驗，結構更為緊湊、精致、便捷、美觀。裝置。缺點是控制方式少、可完成的實驗比較少，只能完成單容水箱的基本實驗。是學習液位/流量基礎實驗的好伙伴。

（一）、位控實驗

（1）單容液位智能儀表控制實驗

（2）單容液位計算機控制實驗

（3）流量智能儀表控制實驗

（4）流量計算機控制實驗

以上為過程控制實驗裝置的優缺點。
