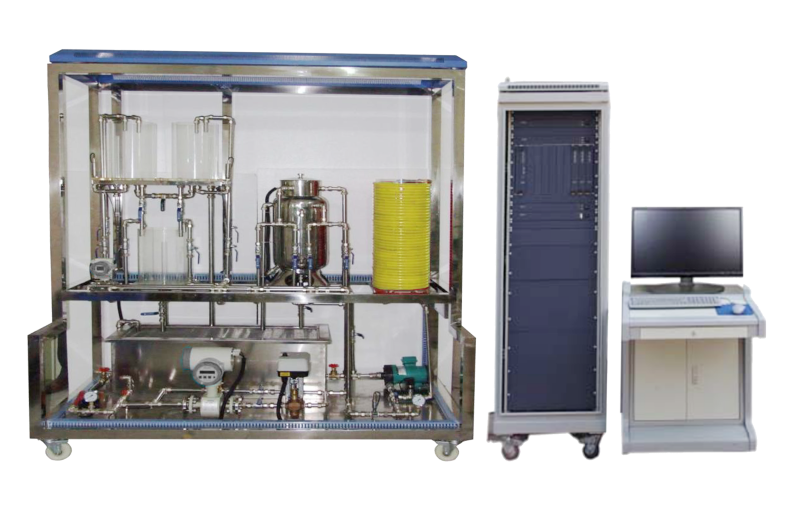

GLGK-3型過程控制綜合實驗裝置（DCS控制系統）產品簡介

GLGK-3型過程控制綜合實驗裝置，是DCS集散控制系統，DCS實驗對象信號采集和控制。過程控制綜合實驗裝置實驗對象為二路供水，三實驗水箱，鍋爐帶有延時管的全不銹鋼結構。

一、設備特點

1、三水箱配置；雙路供水系統。

2、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

3、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。

4、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。

5、安全性高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

6、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

7、鍋爐加熱程控保護系統。

二、技術參數

1、供電電源

  單相交流電源：220VAC±10%、50Hz±5%、16A，系統須接地良好。

2、實驗室應有水源和進排水口，進排水口與設備間距離小于10米

3、上位計算機組態軟件

    (1).系統組態軟件

    (2).實時監控軟件圖形化組態軟件

    (3).流程圖制作軟件

    (4).報表制作軟件

    (5).事故分析軟件

    (6).離線查看軟件

4、GLGK-3型過程控制綜合實驗裝置外形尺寸：2200mm*1900mm*700mm。

三、實驗項目

DCS控制實驗內容

（一）、特性實驗

1、 水箱單容特性實驗

2、 水箱雙容特性實驗

3、 上下水箱雙容特性實驗

4、 電動閥流量特性實驗

5、 變頻器流量特性實驗

6、 溫度特性實驗

7、 壓力特性實驗

（二）、單回路控制實驗

1、電動調節閥支路單容液位控制實驗

2、變頻器支路單容液位控制實驗

3、上水箱雙容液位控制實驗

4、上下水箱雙容液位控制實驗

5、三容液位控制實驗

6、電動調節閥支路流量控制實驗

7、變頻器支路流量控制實驗

8、鍋爐內膽溫度控制實驗

9、鍋爐內膽溫度位式控制

（三）、串級控制實驗

1、上水箱雙容串級控制實驗

2、上水箱液位與電動閥支路流量串級控制實驗

3、上水箱液位與變頻器支路流量串級控制實驗

4、三閉環三容液位串級控制實驗

5、溫度串級實驗

6、溫度流量串級控制實驗

7、溫度與溫度的串級控制實驗

（四）、比值控制實驗

1、單閉環比值流量控制實驗

2、隨動流量比值控制實驗

（五）、前饋反饋控制實驗

1、下水箱液位流量前饋反饋控制實驗

2、鍋爐內膽溫度流量前饋反饋控制實驗

（六）、解耦控制實驗

1、 液位溫度解耦控制實驗

2、 上水箱雙容液位解耦控制實驗

（七）、滯后控制實驗

1、 Smith預估控制實驗
