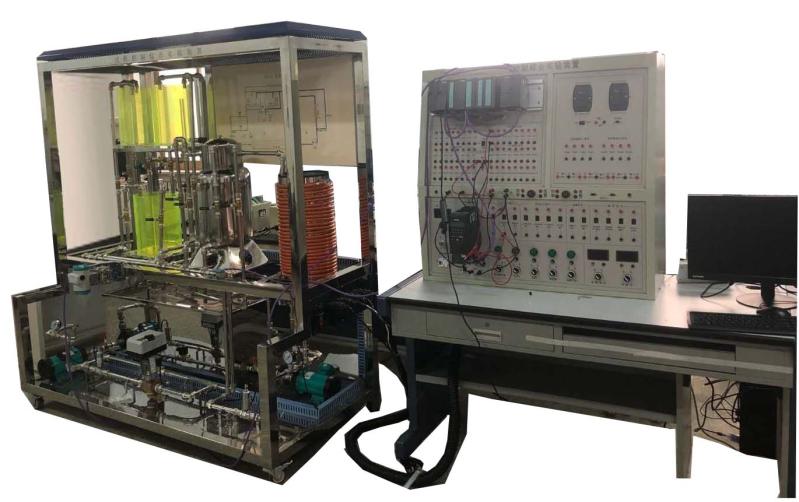

GLGK-2型過程控制實驗裝置產品簡介

GLGK-2型過程控制實驗裝置主要由兩路供水系統、雙容液位實驗系統、流量實驗統、壓力系統及溫控實驗系統組成，豐富了控制實驗內容。

一、裝置特點

1、兩路獨立供水控制系統、變頻控制、電動閥控制。

2、人性化設計，配有儲水箱。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。

3、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

4、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，力求保護人身、設備安全。

5、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

二、技術參數

1、供電電源，單相交流電源：220VAC±10%、50Hz±5%、10A，系統須接地良好。

2、實驗室應有水源和進排水口，進排水口與設備間距離小于10米。

3、系統儀表的輸入、輸出信號符合IEC標準。

  (1).變送器電流源信號：4-20mADC。

  (2).儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）。

 4、GLGK-2型過程控制實驗裝置提供直流線性穩壓電源 24VDC/1A。

三、實驗內容

（一）、控制實驗內容

特性實驗

1、水箱單容特性實驗

2、上下水箱雙容特性實驗

3、電動閥流量特性實驗

4、壓力特性實驗

5、溫度特性實驗

（二）、單回路控制實驗

1、單容液位控制實驗

2、上下水箱雙容液位控制實驗

3、流量控制實驗

4、壓力控制實驗

5、溫度控制實驗

（三）、串級控制實驗

1、上水箱雙容串級控制實驗

2、液位流量串級控制實驗

（四）、比值控制實驗

1、 隨動流量比值控制實驗

2、 單回路流量比值控制實驗
