一、產品概述

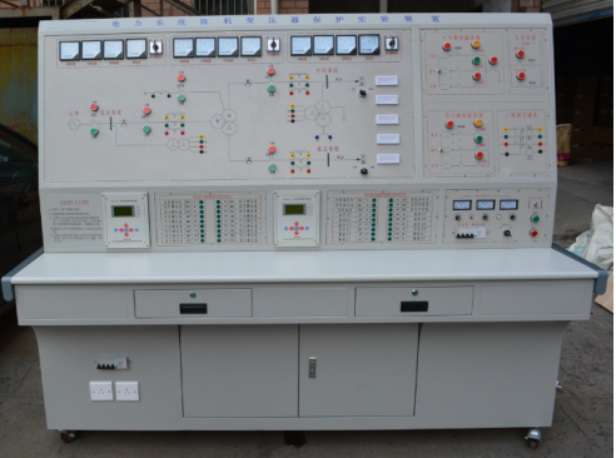

 本電力系統微機變壓器保護實訓裝置是根據《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學內容，并結合生產實際應用和發展而研發的微機線路保護實驗裝置。學生通過實驗，能進一步理解電力系統微機變壓器保護的原理，并能掌握保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本實訓裝置不僅能作為電力、電氣、自動化類專業變壓器保護教學實驗平臺，而且可作為學生熟悉和掌握電力通訊規約和多種編程軟件硬件和軟件平臺。本電力系統微機變壓器保護實訓裝置還配有RS-485/Modbus-RTU通信接口及工控組態上位機監控軟件。并配有可編程控制器，可以讓學生對控制器在電力系統中的作用進行了解。

二、技術參數

1、輸入電源：三相四線～380V±10%  50Hz

2、使用環境：溫度-5℃～+40℃ 濕度<85%(25℃）

3、裝機容量：≤1.5kVA

三、實驗項目

1、系統正常運行及不平衡電流的測量實驗

2、模擬變壓器瓦斯保護實驗

3、變壓器的電流速斷保護實驗

4、微機變壓器縱差動保護整定實驗

5、變壓器的二次諧波制動實驗

6、變壓器差動速斷保護實驗

7、三繞組變壓器差動保護實驗

8、Y/Y-12雙繞組變壓器差動保護實驗

9、Y/△-11雙繞組變壓器差動保護實驗

10、對比率制動特性的研究實驗

11、雙繞組變壓器的過電流保護實驗

12、三繞組變壓器的過電流保護實驗

13、變壓器低電壓起動過電流保護實驗

14、變壓器復合電壓起動過電流保護實驗

15、中性點直接接地運行變壓器零序保護實驗

16、部分中性點接地運行變壓器零序保護實驗

17、雙繞組變壓器的過負荷保護實驗

18、三繞組組變壓器的過負荷保護實驗

19、Y/△-11雙繞組變壓器過電流保護實驗——由學生自行設計考核

20、Y/△-11雙繞組變壓器過負荷保護實驗——由學生自行設計考核

21、雙繞組變壓器保護綜合實驗——由學生自行設計考核

22、三繞組變壓器保護綜合實驗——由學生自行設計考核

同步PC版：

GLDL-2型電力系統微機變壓器保護實訓裝置http://gaolian.tech/prodisplay.php?id=315
