一、產品概述

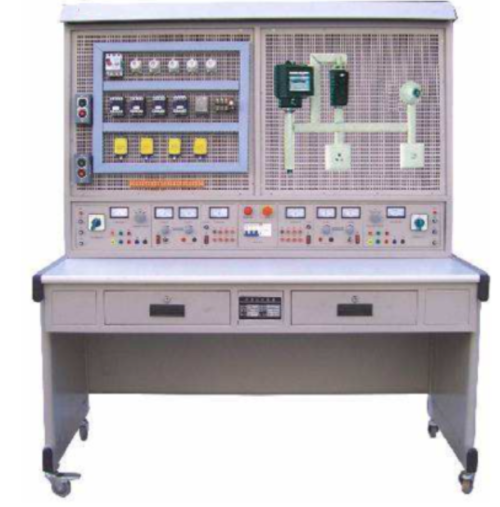

GLWD-10型維修電工技能實訓裝置主要由實訓桌和網孔板組成，采用冷軋鋼板精加工，表面靜電噴塑，面板為優質純鋁板制作，化學蝕刻彩色處理，面板圖文字符采用噴描技術處理，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，可作為電工考證的考核設備使用。

二、產品特點

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓；

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；

4、實訓裝置為雙人座，即可以兩個學生同時進行實訓，電源獨立互不干擾；

5、網孔板為掛件式，采用1.5mm厚的不銹鋼板，網孔板的尺寸為600mm×700mm,孔大小為5mm×10mm；

6、配套的實訓連接導線采用高可靠護套結構連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用銅質件外套，接觸優良。

三、技術參數

 1、輸入電壓：三相四線（或三相五線）～380V±10%  50Hz；

 2、工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃）海拔＜4000m；

 3、裝置容量：＜1.5kVA；

 4、外形尺寸：1574mm×805mm×1650mm；

 5、安全保護：GLWD-10型維修電工技能實訓裝置設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施。
