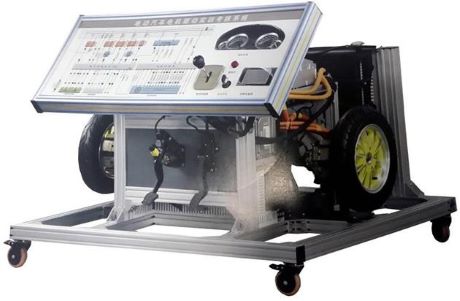

我公司的電機驅動新能源汽車教學設備選用量產新能源電動汽車原裝量產電機，能反映新能源電動汽車電機及控制系統結構組成和工作原理，本新能源汽車教學設備具備電機及控制系統結構認知、驅動控制、特性分析、數據采集、故障設置、檢測診斷及考核等功能。本汽車教學設備主要包括電機本體、電機控制裝置、顯示器、故障設置系統和配套教學資源等。

一、設備滿足以下相應功能：

1、鑰匙開關數據分析和故障診斷；

2、溫度、制動、加速、檔位信號數據分析和故障診斷；

3、勵磁、正弦、余弦信號數據分析和故障診斷；

4、U-V-W 雙相繞組短路檢測；

5、U-V-W 單相繞組對地短路檢測；

6、三相繞組電壓、電流監測。 驅動電機接地電阻、絕緣電阻檢測；

7、電機控制器接地電阻、絕緣電阻檢測；

8、高壓互鎖信號數據分析和故障診斷；

9、旋變傳感器冷態電阻檢測；

10、旋變傳感器動態波形檢測；

11、能量回饋三相繞組電壓檢測；

12、能量回饋電機控制器電壓檢測。

二、設備技術參數：

主體框架采用鋼結構焊接，面板表面噴繪電機及控制器端子名稱，有測量孔位。電機驅動新能源汽車教學設備可實時顯示電機的工作狀態，可觸摸設置臺架的電路故障實現交互式教學；并配有急停開關等安全裝置。

1、電機參數：

1）電機類型：永磁同步電機；

2）額定功率:≥7kW；

3）電機額定電壓:≥80V；

4）電機額定轉矩：≥160N·m。電機額定電流:≥60A；

5）轉速:≥4000 r/min。絕緣等級 H 級及以上；

6）防護等級:IP67；

7）峰值功率：≥20kW。冷卻方式：水冷。

2、電機控制裝置參數：

1）工作溫度范圍： 零下 30 ℃至50℃；

2）防護等級：IP65；

3）電壓范圍：50V-100V。額定電壓：≥80V；

4）額定電流：≥60A。峰值功率：≥28kW。電機控制：IGBT。 冷卻方式：水冷。

3、顯示器技術參數：

1）顯示屏：≥18 寸；

2）分辨率：≥1920×1080 的分辨率；

3）顯示器類型：全屏幕電容觸摸控面。

4、故障設置技術參數：

1）故障設置系統包含軟硬件，具備故障設置、狀態顯示、一鍵清除等功能；可實現斷路故障設置，故障下發響應速度小于10ms；采用 RTOS操作系統，利用智能交互系統可設置故障20個；

2）故障主要包括：電源線路故障7個，信號線路故障7個，波形線路故障6個，具備故障考核功能。

5、配套教學資源系統：本新能源汽車教學設備運行原理視頻，電機結構原理視頻，故障檢測記錄單。
