GL-101型液位/流量測控實驗裝置1、系統性能液位/流量測控實驗裝置：測控技術實驗裝置中之一種，其重要結構特點是微小、緊湊、美觀、安全。該設備可對流量、液位（單容）(雙容)組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊。控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。

本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。裝置放置于實驗桌臺面上，可獨立操作實驗或連接上位計算機。

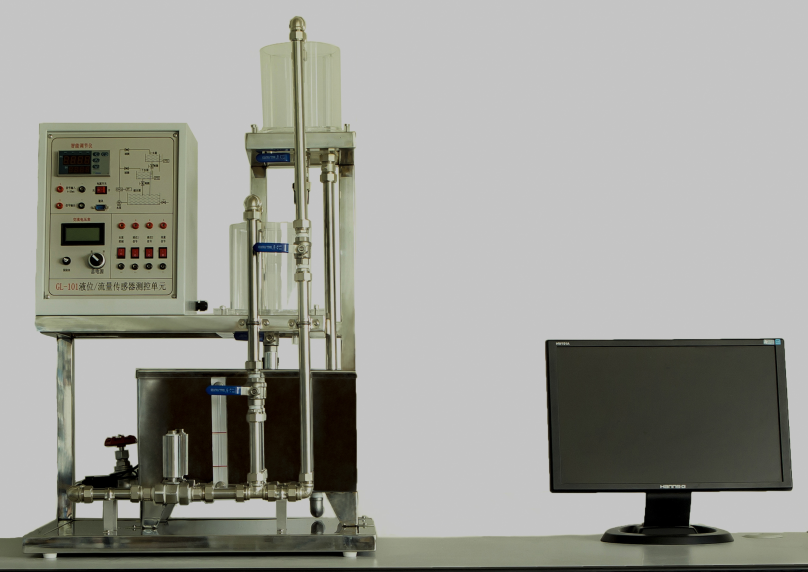

實驗裝置如圖1所示：

2、基本配置

1. 微型渦輪流量計                               一只

2. 液位壓力傳感器                           二只

3. 智能工業調節儀   一只

4. RS485/RS232轉換器 一只

5. 水泵控制模塊   一塊

6. 微型有機玻璃實驗水箱             二只

7. 中型不銹鋼儲水箱 一只

8. 手動閥 五只

9. 微型水泵 一只

10. 控制器           一只

11. OLED五合一表    一只

12. 水標                                                 一只

13. 實驗軟件光盤 一套

3、技術指標

1）、供電電源：AC220V±10%  50HZ±5% 1A 有良好接地

所有管路均為不銹鋼材質，內寸隔熱膜工藝。所有管接頭均為不銹鋼鍍鎳材質。保證使用20年內不生銹不變形。

2）、儀表輸入輸出信號符合IEC標準

3）、液位變送器 量程：0-30cm（智能儀表參數DIH=30）

輸出信號：4-20mADC 二線制DC24V 精度0.5級

4）、渦輪流量計 量程：0-300L/min（智能儀表參數DIH=300）                   輸出信號：脈沖輸出  精度1級

5）、頻率/電流變送器 輸出信號：4-20mADC

6）、工業人工智能調節儀  精度0.5級

7）、外形尺寸：

實驗控制箱尺寸：500mm（長）×400mm（寬）×1200mm（高）

8）、重量：約15kg

4、實驗內容

1）壓力變送器的認識及使用

2）單容水箱特性實驗

3）單容液位閉環控制系統實驗

4）雙容水箱閉環控制系統實驗

5）渦輪流量變送器工作原理認識實驗

6）液位PID智能儀表控制實驗

7）液位PID上位機組態控制實驗

8）流量PID智能儀表控制實驗

9）流量PID上位機組態控制實驗

10）利用MCGS中文組態軟件和實驗裝置，進行組態工程編程訓練實驗
