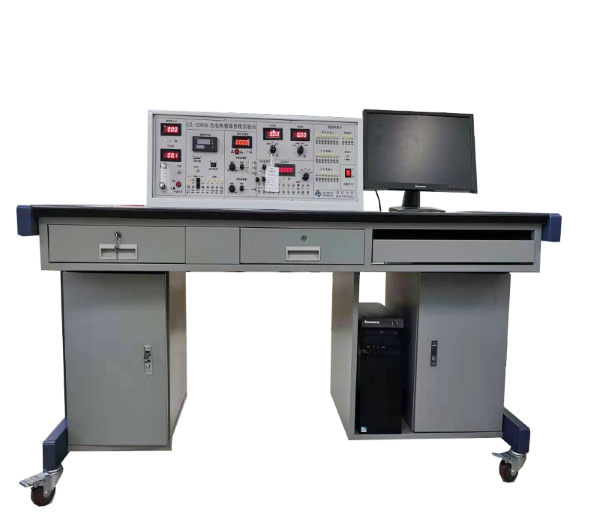

光電傳感器實驗臺為模塊化結構的光電類教學實驗裝置，主要用于各大專院校、中專及職業技術院校開設的光電子、信息工程、物理電子技術等專業光電子技術的基礎教學實驗。

下面詳細說明光電傳感器實驗臺的作用特點，使用方法以及注意事項等問題。

一、光電傳感器實驗臺組成

光電傳感器實驗臺主要有主機箱、溫度源、傳感器與光源及安裝架、實驗?zāi)０濉?shí)驗桌5大部分組成。

1、主機箱：

裝有漏電空氣開關、供電電源AC220V，50Hz、額定功率500W／臺。

⑴、高穩定具有過載保護功能的直流穩壓電源：

0～12V（光源調節）連續可調直流穩壓電源，電流2A

0～24V連續可調直流穩壓電源，電流0.5A

±15V、±5V、+5V穩壓電源，電流0.5A

⑵、恒流源：0～20mA連續可調

⑶、氣壓源：氣壓4～20KPa（通過調節玻璃轉子流量計、旋鈕、氣壓輸出大小可調）

⑷、顯示表

電流表：DC　20μA～200mA  (量程四檔切換)

電壓表：DC　200mV～20V （量程三檔切換）

頻率/轉速表：f  0～9999Hz、  n  0～9999  r/min

光功率計表： 0～20mW

光照度計表：0～1999Lx

氣壓表：0～90KPa

⑸、PID智能調節器

2、溫度源：

環境溫度～150℃

3、傳感器與光源及安裝架：

 ⑴、 傳感器：

    Cds光敏電阻 (功率≤20mW  暗阻≥5MΩ)

    光敏二極管　(2CU2B  峰值波長880nm  工作電壓≤15V  暗電流≤0.2μA)

    光敏三極管　(3DU33  峰值波長880nm  工作電壓≤15V  暗電流≤0.3μA)

    硅光電池  (SPS0606  峰值波長700nm  開路電壓300mV)

    反射式光耦 （YL500 紅外發射、接收對管組合）

    紅外熱釋電傳感器  (KDS9  響應波長5000nm～15000nm)

    紅外熱釋電探測器  (GH7181 探測距離1～5m  響應波長5000nm～15000nm)

    光照度計探頭  (測量范圍0～1999Lx)

    光功率計探頭  (測量范圍0～20mW)

    光纖位移傳感器  (Y型雙D半圓結構  量程1mm  線性度±5％)

    光纖溫度壓力傳感器 (多芯單根光纖傳光型 測溫范圍常溫～120℃  測壓范圍4～20kPa)

    Pt100鉑電阻溫度傳感器  (0～150℃)

    AD590集成溫度傳感器  (0～120℃)

    PSD位置傳感器  (量程±2mm)

    ⑵、光源：

    鹵鎢燈  (日光色連續光譜光源  工作電壓12V  功率10W  光譜功率不是定值)

    純白發光二極管  (HW3-1-22  復色光)

    紅外發射二極管  (BT401  波長940nm)

    半導體激光器  (波長660nm  工作電壓3V  功率3～5mW )

    六種波長帶通濾光鏡 (主峰值波長660nm、600nm、560nm、510nm、470nm、400nm)

 ⑶、測試裝置安裝基座：由底座、支座、導軌、等組成。可卸式安裝各種光電器件探頭，光源等。

4、實驗?zāi)０?調理電路)：

光電器件實驗（一）模板   光電器件實驗（二）模板  光纖位移傳感器實驗?zāi)０?/span>

光纖溫度、壓力實驗?zāi)０?   PSD傳感器實驗?zāi)０?    光電器件實驗（光電開關）模板

光電器件實驗（光調制）模板  光電轉速實驗?zāi)０?   可見光光功率計模板

5、實驗桌：

尺寸為1600*710*1160mm。

二、電路原理

        實驗電路原理已印刷在實驗?zāi)０宓拿姘迳希瑢?shí)驗接線圖參閱示范實驗。

三、光電傳感器實驗裝置特點

        1、主機箱在開機前將電壓表量程選擇旋鈕打到2V檔；電流表量程選擇旋鈕打到200mA檔；其余旋鈕都打到中間位置。

        2、將AC　220V 10A電源線插頭插入市電（AC 220V±5％ 50Hz）插座中，合上電源開關，數顯表顯示0000，表示實驗臺已接通電源。

        3、實驗前應先閱讀示范實驗指南，每個實驗均應在斷開電源的狀態下按實驗線路接好連接線（實驗中用到可調直流電源時，應在該電源調到實驗值后再接到實驗線路中），檢查無誤后方可接通電源。通過做示范實驗掌握實驗方法后再自己組織開發其它實驗。

        4、合上溫控儀電源開關，在儀表參數及狀態設置好的情況下，調節儀的PV顯示測量值；SV顯示給定值。

        5、合上氣源開關，氣泵有聲響，說明氣泵工作正常。

四、儀器維護及故障排除

　1、維護

　⑴　防止硬物撞擊、劃傷實驗臺面；防止傳感器及實驗?zāi)０宓涞孛鎿p壞。

　⑵　實驗完畢要將傳感器、配件、實驗?zāi)０寮斑B線全部整理放置好。

　2、故障排除

    ⑴　開機后數顯表都無顯示，應查AC220V電源有否接通；主機箱中的保險絲是否燒斷。

　 ⑵　溫度源不正常工作，檢查溫度源電源開關有否打開；溫度源的保險絲是否燒斷；溫控儀設置是否準確。

五、使用注意事項

1、實驗臺總功率為0.5kW，要求AC 220V±5％ 50Hz電源供電，否則會產生信號不穩定甚至損壞儀器。

2、嚴禁用酒精、有機溶劑或其它具有腐蝕性溶液擦洗主機箱的面板和實驗?zāi)０迕姘濉?/span>

3、嚴禁將主機箱的電源、信號源輸出端與地（⊥）短接，因短接時間長易造成電路故障。

4、嚴禁將主機箱的±電源接入實驗?zāi)０鍟r(shí)正負電源接反。

5、實驗接線時，應手握實驗線插頭輕插輕撥，嚴禁拉扯線體。

6、在更換接線時，應斷開電源，只有在確保接線無誤后方可接通電源。

7、實驗完畢后，請將傳感器、實驗線及實驗?zāi)０逭矸胖煤谩?/span>

8、如果實驗臺長期未通電使用，在實驗前先通電十分鐘預熱，再檢查按一次漏電保護按鈕是否有效。

以上為光電傳感器實驗臺的講解內容。
