光電傳感器實驗臺【GL-2000G型】
光電傳感器實驗臺【GL-2000G型】
GL2000G型光電傳感器實驗臺產品簡介
一、概述
GL-2000G光電傳感器實驗臺，適為光電子、光電信息等專業的實驗課程設計制作的。內容從光源分析入手，對光的傳輸，光的接收，光電轉換的特性及各種現代的光電傳感器、光電子測試系統進行了實驗和研究，是現代光電檢測實驗的有力工具。

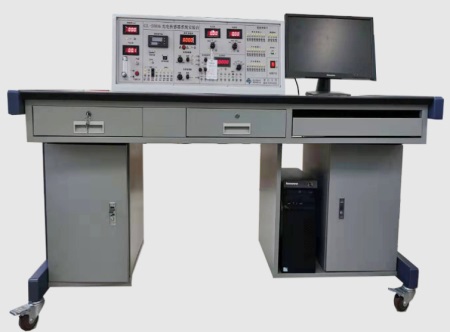

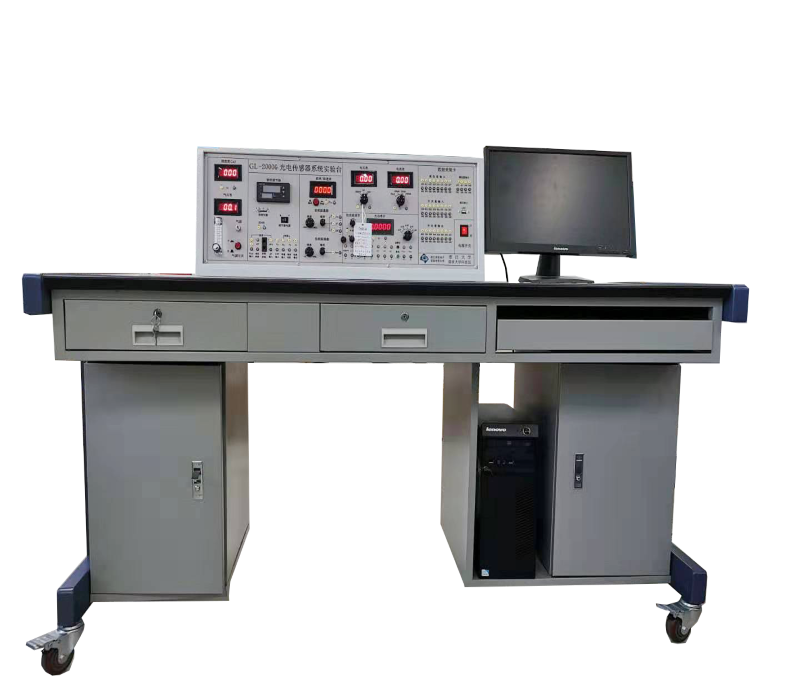

實驗臺包括：主控臺、傳感器、傳感器實驗模板、光源(普通光源、半導體LD激光源、LED發光管)和實驗臺五大部分組成。利用本實驗儀可以進行二十多個實驗，學生利用本實驗儀還可以組建新的實驗。為了增強實驗效果實驗模塊上設有典型的信號測試和觀察點。
二、產品特點
1、模塊化結構，可根據需要選擇不同的模塊，隨著光電子學科的發展，模塊可以不斷增加。一個模塊對應一個傳感器。
2、主控臺上配備直流電源，多種顯示表頭，特別是光功率、光照度的顯示。
主控臺
提供穩定的±15V，±5V及0-5，0-12可調直流穩壓源，主控臺面板上裝有電壓、電流（微安）、光功率、光照度、轉速五種顯示儀表，備有交流220V二孔、三孔插座。
3、傳感器與光敏元器件性能指標
1)、紅外光敏二極管： 峰值邊長 8600-9000A° 工作電壓≤10V 暗電流≤0.2μA
2)、紅外發射二極管：外徑尺寸Φ5mm 峰值邊長8600-9000A°，工作電壓10V。
3)、紅外光敏三極管： 峰值邊長8600-9000A° 工作電壓≤10V 暗電流≤0.3μA
4)、光敏電阻傳感器硫化鎘光敏電阻cds，外徑尺寸Φ5.0mm 額定功率20mw 暗阻≥25MΩ
5)、硅光電池：峰值波長0.8-0.95μm，開路電壓450-600mv
6)、PSD光電位置傳感器：采用復合型光敏二極管，量程±2mm。分辨率0.01mm
7)、半導體激光器：波長635mm 功率3-5mw
8)、熱釋電紅外探頭：探測距離1-5米，波長10-20nm
9)、光導纖維：傳輸可見光
10)、光纖壓力傳感器：測壓范圍4-20KP
11)、光纖位移傳感器：Y型光纖束， 量程1mm 線性度±5%
12)、光纖溫度傳感器：量程常溫——150°C。 溫度源控制精度±1°C
13)、光電轉速傳感器：2400轉/分， 可調
14)、帶通鏡：六種波長400mm,470mm,530mm,560mm,600mm,660mm
15)、色散棱鏡
三、傳感器實驗模板
1、光敏元器件實驗模板。
2、熱釋電紅外傳感實驗模板。
3、PSD位置傳感器實驗模板。
4、聲光調制解調實驗模板
5、光纖位移傳感器實驗模板
6、光纖溫度、壓力傳感器實驗模板
7、光照度計實驗模板
8、光功率計實驗模板
9、光開關實驗模板
10、光電轉速實驗模板
四、實驗臺
尺寸為1600mm*800mm*750mm，可放主控臺、實驗模塊、電腦主機、顯示器、傳感器等。
五、實驗項目
實驗一、激光的單色性實驗
實驗二、光色散實驗
實驗三、光照度實驗
實驗四、光功率實驗
實驗五、光敏器件的暗電流亮電流實驗
實驗六、光敏電阻的暗電阻亮電阻實驗
實驗七、光敏電阻伏安特性實驗
實驗八、光敏電阻光照特性實驗
實驗九、光敏電阻光譜特性實驗
實驗十、光敏二極管光譜特性實驗
實驗十一、光敏二極管光照特性實驗
實驗十二、光敏三極管光譜特性實驗
實驗十三、光敏三極管光照特性實驗
實驗十四、光敏三極管伏安特性實驗
實驗十五、光電開關實驗
實驗十六、光電池光譜特性實驗
實驗十七、光電池光照特性實驗
實驗十八、紅外反射式開關實驗
實驗十九、紅外熱釋電探測器應用實驗
實驗二十、紅外熱釋電傳感器原理實驗
實驗二十一、脈沖光調制解調實驗
實驗二十二、聲光調制解調實驗
實驗二十三、光電轉速傳感器轉速測量實驗
實驗二十四、光纖壓力傳感器實驗
實驗二十五、光纖溫度傳感器實驗
實驗二十六、光纖位移傳感器實驗
實驗二十七、PSD傳感器實驗
