一、概述

1、GL-6000型傳感器綜合實驗臺采用模塊化設計，可根據實驗內容的擴展可增加或減少模塊，專業化硬件電路設計，實現從定性到定量的提升。

2、采用透明模塊，方便學生了解傳感器的內部構造，有助于學生增加感性認識；傳感器和傳感器電路模塊印有電路原理圖，可提高學生對基本原理的認識，增加實驗效果。

3、可靠性高，具有較大的設計余量和較強的短路保護能力。

4、集信號檢測、儀表控制為一體，模擬實際的工業測量系統，知識覆蓋面廣。

5、配備溫度源、氣壓源、振動源、轉動源、信號源等，可作為學生課程設計、畢業設計和開發性實驗的平臺。可配置多種傳感器，在完成典型舉例示范實驗后，學生可以自行開發實驗。

6、硬件和電腦通過USB連接，方便快捷。

7、工作條件

1）輸入電源：單相三線AC220V±10％ 50Hz；

2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；

3）裝機容量：<0.5kVA；

4）外形尺寸：1400mm*800mm*750mm；

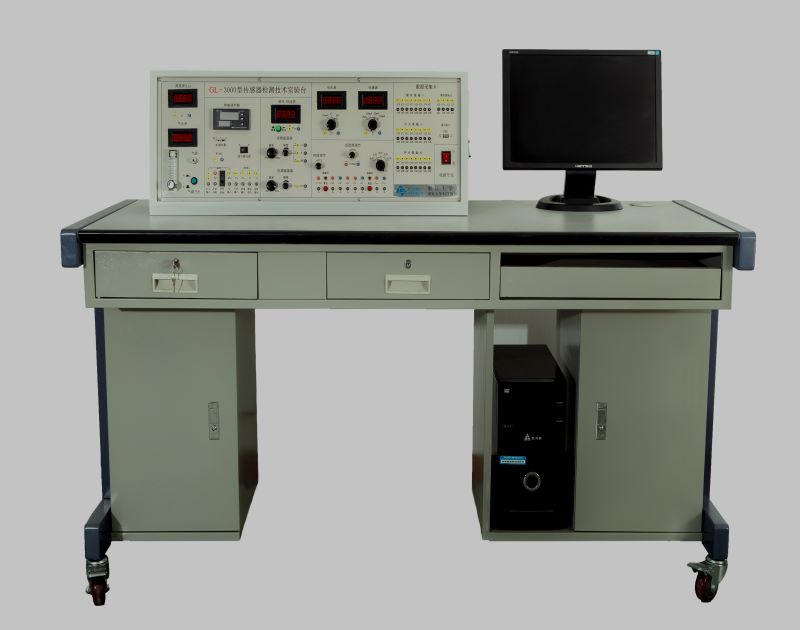

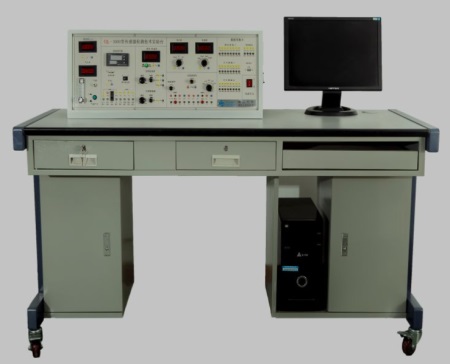

8、GL-6000型傳感器綜合實驗臺由主控箱、傳感器、傳感器實驗模塊、數據采集系統、實驗桌等部分組成。

二、主控箱

主控箱為鐵質雙層亞光密紋噴塑結構，4mm高強度絕緣面板。

1）氣壓源0-25Kpa，數字壓力表，玻璃轉子氣體流量計，智能PID控制儀表，USB計算機接口；

2）直流穩壓電源：±15V、+5V、±2V-±10V、+2- +24V可調， 音頻振蕩器0.4KHz-10KHz可調，低頻振蕩器1Hz-30Hz可調；

3）0-20V數字直流電壓表，頻率/轉速表，計時秒表；

4） 溫度源：0-220V交流電源加熱，溫度可控制在室溫至120℃；

5） 振動源：振動頻率1Hz-30Hz；

6） 轉動源：+2- +24V直流電源驅動，轉速可調0-3000rpm。

三、傳感器

1、懸臂梁及測微頭：雙平行懸臂梁，裝有磁鋼、激振線圈和螺旋測微頭，可進行壓力位移與振動實驗；

2、加熱器：輸入電壓Uin=0-5V，熱源溫度可高于環境溫度30℃；

3、轉動源：直流電機驅動，輸入電壓Uin=0~12V，轉速調節范圍0~3000rpm；

4、振動源：激振線圈和磁鋼組成，輸入1Hz~30Hz低頻正弦信號，實現振動臺上下振動；

5、應變片及檢測機構：由壓力傳感器和托盤構成，應變片阻值350Ω，量程1kG；

6、差動變壓器：由透明空心變壓器和可移動的鐵芯組成，空心變壓器由1個初級、2個

次級線圈，鐵氧體的行程0-15mm；

7、電渦流傳感器：0-15mm，電阻3Ω~5Ω；

8、霍爾傳感器：0~±7.5mm，傳感器輸入和輸出內阻為240Ω~550Ω；

9、熱電偶：銅/鎳銅熱電偶，測量范圍常溫~380℃；

10、電容式傳感器：由4組電容定極板和3組電容動極板組成， 位移檢測幅度0-±7.5mm；

11、光纖傳感器：由FT-420-10型光纖傳感器和紅外線發射與接收安裝機構組成，可應用于位移、振動、壓力和速度等非電量的檢測；

12、壓阻式傳感器：傳感器采用X型工作片，輸入內阻450Ω，輸出內阻1kΩ左右，用于壓力的測量；

13、壓電傳感器：由壓電陶瓷片和銅塊組成，可測量力和加速度；

14、磁電式傳感器：內阻為25Ω，靈敏度：0.5V/m/s。

四、傳感器電路模塊

采用實用的傳感器元器件，處理電路采用模塊化設計，采用透明有機玻璃盒封裝，方便學生了解傳感器的內部構造，增加感性認識。

1） 差動放大電路I

采用高共模抑制比儀用放大器，可完成應變片單臂、半橋、全橋實驗。

2） 差動放大電路II

采用高共模抑制比儀用放大器，配合應變傳感器實驗單元，完成霍爾傳感器特性、壓電式傳感器實驗。

3） 電容傳感器實驗模塊

由74LS520芯片構成的多諧振蕩器產生高頻方波信號，通過環形二極管電橋，對被測電容進行充放電，經過處理電路輸出一個與電容成正比的電壓信號。

4） 壓電傳感器實驗模塊

采用電荷放大器作為壓電傳感器的處理電路，由反饋電容和高增益運放CA3140構成。

5） 電渦流傳感器實驗模塊

6） 光纖傳感器實驗模塊

線路板上的光纖座內封裝了紅外發射、接收對管并接入電路中。

光纖傳感器插入光纖座內，起到導光作用，當光纖探頭與被測反光面距離發生改變時，紅外接收管接收到的入射光發生變化，從而導致輸出電壓變化。

7） 移相器，相敏檢波器，低通濾波器

包含移相器、相敏檢波器、低通濾波器三個單元。移相器移相范圍0-20度，相敏檢波器由極性反轉整形電路與電子開關構成檢波電路。低通濾波器為二階有源低通濾波電路。

8） 溫度傳感器實驗模塊

該模塊可對Cu50、Pt100、K型熱電偶、E型熱電偶、AD590的信號進行轉換、放大處理，完成多種溫度傳感器的性能實驗。

五、數據采集系統

1）具有8路模擬量輸入：6路單端電壓輸入或3路差分輸入，2路電流輸入

2）ADC分辨率：12位

3）采樣速率：100K/S(全通道下),單通道下不低于200K/S.

4）多種采樣方式：定時采樣，定長采樣，單步采樣，實時采樣

5）輸入低通濾波，過壓保護

6）具有16路數字量（開關量）輸入輸出：8路輸入，8路輸出

7）支持波形輸出：正弦波，方波，三角波，鋸齒波任意波形

8）波形頻率可調：范圍0-10000HZ

9）支持485通訊協議
