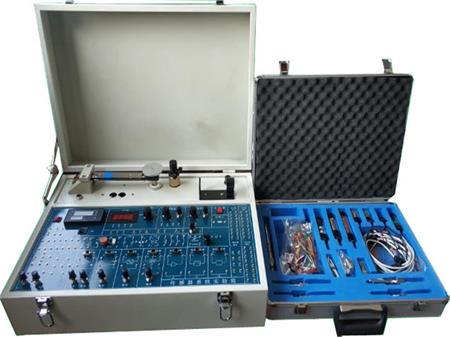

GL-XS-01型傳感器實驗箱產品簡介

一、傳感器實驗箱概述

1、傳感器實驗箱，傳感器系統實驗箱采用當代先進的傳感檢測與控制及信息處理技術、秉承模塊化的總體設計理念、使GL-XS-01型傳感器實驗箱具有很強的擴展性以適應不斷更新的自動檢測、自動控制及電子學科發展的需求，發揮新技術的優勢又加強了基礎知識的訓練，適用于創新性、開放性實驗教學，有利于培養學生的專業綜合能力。

2、器件結構、測試電路等方面進行了優化配置，傳感器處理電路板釆用SMT貼片工藝技術，貼裝可靠性高，抗振能力強；與傳統的插裝式、分立式工藝技術相比較，SMT貼片由于采用片式元器件、所以貼裝牢固，器件通常為無引線或短引線，降低了寄生電感和寄生電容的影響，提高了電路的高頻特性，減少了電磁和射頻干擾，由于附加功耗低、所以技術性能穩定可靠。

3、調節儀自主研發，支持更多傳感器信號輸入。

4、PID控制計術更穩定，方便控制方式擴展。

5、轉速測試裝置設計靈巧方便，支持市面上各種測轉速傳感器，滿足外購不同轉速傳感器來配合使用。

6、采集板卡自主研發創新升級，采用工業級的解決方案，達到了很高的測量精度和動態范圍，滿足科研開發使用，主要技術指標如下：

1）具有8路模擬量輸入：6路單端電壓輸入或3路差分輸入，2路電流輸入；

2）ADC分辨率：12位；

3）采樣速率：100K/S(全通道下),單通道下不低于200K/S；

4）多種采樣方式：定時采樣，定長采樣，單步采樣，實時采樣；

5）輸入低通濾波，過壓保護；

6）具有16路數字量（開關量）輸入輸出：8路輸入，8路輸出；

7）支持波形輸出：正弦波，方波，三角波，鋸齒波任意波形；

8）波形頻率可調：范圍0-10000HZ

9）支持485通訊協議

10）支持Modbus通訊協議

7、GL-XS-01型傳感器實驗箱主機箱體結構新穎、采用黃金比例設計，外型美觀大氣，空間適宜，學生操作做實驗更加方便；箱體白色、主機面板淡藍色，和諧相配視覺不容易疲勞；主機箱與箱蓋外側設計一個彈簧式支稱桿、實驗完畢后箱蓋安全緩慢蓋合。

二、實驗項目

1、金屬箔式應變片單臂電橋性能實驗

2、金屬箔式應變片半橋性能實驗

3、金屬箔式應變片全橋性能實驗

4、金屬箔式應變片單臂、半橋、全橋性能比較實驗

5、金屬箔式應變片溫度影響實驗

6、直流全橋的應用——電子秤實驗

7、交流全橋的應用——振動測量實驗

8、擴散硅壓阻壓力傳感器的壓力測量實驗

9、差動變壓器的性能實驗

10、激勵頻率對差動變壓器特性的影響實驗

11、差動變壓器零點殘余電壓補償實驗

12、差動變壓器的應用――振動測量實驗

13、電容式傳感器的位移特性實驗

14、電容傳感器動態特性實驗

15、直流激勵時霍爾式傳感器的位移特性實驗

16、交流激勵時霍爾式傳感器的位移特性實驗

17、霍爾測速實驗

18、磁電式轉速傳感器的測速實驗

19、用磁電式原理測量地震

20、壓電式傳感器測振動實驗

21、電渦流傳感器的位移特性實驗

22、被測體材質對電渦流傳感器的特性影響實驗

23、被測體面積大小對電渦流式傳感器的特性影響實驗

24、電渦流傳感器測量振動實驗

25、電渦流傳感器測轉速實驗

26、光纖傳感器的位移特性實驗

27、光纖傳感器測量振動實驗

28、光電轉速傳感器的轉速測量實驗

29、利用光電傳感器測轉速的其它方案

30、集成溫度傳感器的溫度特性實驗

31、鉑電阻溫度特性實驗

32、K型熱電偶測溫實驗

33、對酒精敏感的氣敏傳感器的原理實驗

34、濕度傳感器的實驗

35、PN結溫度傳感器測溫實驗

36、NTC熱敏電阻性能實驗

37、數據采集系統實驗（靜態舉例）

38、數據采集系統實驗（動態舉例）
