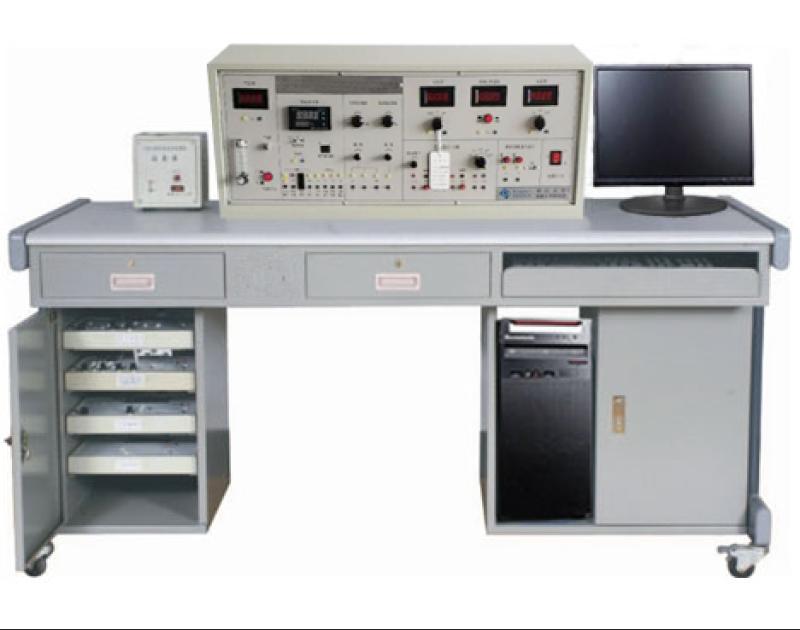

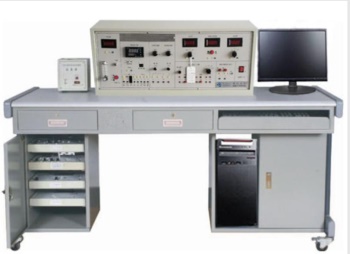

GL-SY型醫學傳感器實驗臺產品介紹

醫學傳感器實驗臺，生物醫學傳感器實驗裝置，生物信號處理實驗臺是適應生物醫藥工程、醫學等專業需要而新推出的新產品。GL-SY型醫學傳感器實驗臺主要用于醫科大學、醫學院的“醫用傳感器原理及檢測技術”等課程的實驗教學。

一、產品組成

GL-SY型醫學傳感器實驗臺由主控臺、傳感器和相應的實驗模塊、數據采集系統、實驗桌五部分組成。

1、主控臺部分：

提供高穩定的直流穩壓電源盒電壓、頻率、轉速等顯示儀表。

2、傳感器和實驗模塊部分：

表格中醫學傳感器實驗臺的生物信號檢測符合對醫學儀器的安全要求，各項檢測傳感器對人體的漏電流〈10μA。生物信號的數據采集由G10.2版數據采集系統進行采集、處理。

二、傳感器配置

1、心音傳感器  0.1-1500Hz、心音曲線描述

2、心跳傳感器 頻率響應0.1-1000Hz、心電圖曲線描繪、靈敏度1mv/cm

3、脈搏傳感器 實時檢測各種脈搏、脈搏曲線描繪

4、呼吸波傳感器 實時反應呼吸頻率計呼吸波形、呼吸比

5、血壓測量傳感器 測量范圍:50-300mmHg

6、體溫傳感器 測量范圍：35℃-43℃

7、電阻應變式傳感器  0－500g（200） 精度±0.5%

8、電容式傳感器  量程±2.5mm精度±3%

9、霍爾式位移傳感器  量程±1mm精度±2%

10、電渦流位移傳感器 量程1mm，精度：±2%

11、集成溫度傳感器 常溫-120℃

12、Pt100鉑電阻 常溫-200℃

13、Cu50銅電阻 常溫-150℃

14、K型熱電偶 常溫-200℃

15、E型熱電偶 常溫-200℃

16、氣敏傳感器 50-2000PPm

17、濕敏傳感器 10－95%RH

18、熱電偶冷端補償器

19、K型熱電偶

20、加熱源＜150℃（可調）

三、傳感器模塊

1、心音測量模塊

2、心跳測量模塊

3、脈搏測量模塊

4、呼吸流量測量模塊

5、呼吸波測量模塊

6、電阻應變式實驗模板

7、電容傳感器實驗模板

8、霍爾傳感器實驗模板

9、電渦流位移實驗模板

10、溫度傳感器實驗模板

四、實驗項目

1、壓差呼吸測量實驗

2、血壓測量實驗

3、心音測量實驗

4、脈搏測量實驗

5、電容式傳感器的位移特性實驗直流激勵時霍爾傳感器位移特性實驗

6、電渦流傳感器的位移特性實驗

7、被測體材質對電渦流傳感器的特性影響實驗

8、被測體面積大小對電渦流式傳感器的特性影響實驗

9、集成溫度傳感器的溫度特性實驗

10、鉑電阻溫度特性實驗

11、銅電阻溫度特性實驗

12、K型熱電偶測溫實驗

13、E型熱電偶測溫實驗

14、熱電偶冷端溫度補償實驗

15、對酒精敏感的氣敏傳感器的原理實驗

16、濕度傳感器的實驗

17、金屬箔式應變片單臂電橋性能實驗

18、金屬箔式應變片半橋性能實驗

19、金屬箔式應變片全橋性能實驗

20、金屬箔式應變片單臂、半橋、全橋性能比較實驗

21、金屬箔式應變片溫度影響實驗

22、直流全橋的應用—電子秤實驗
