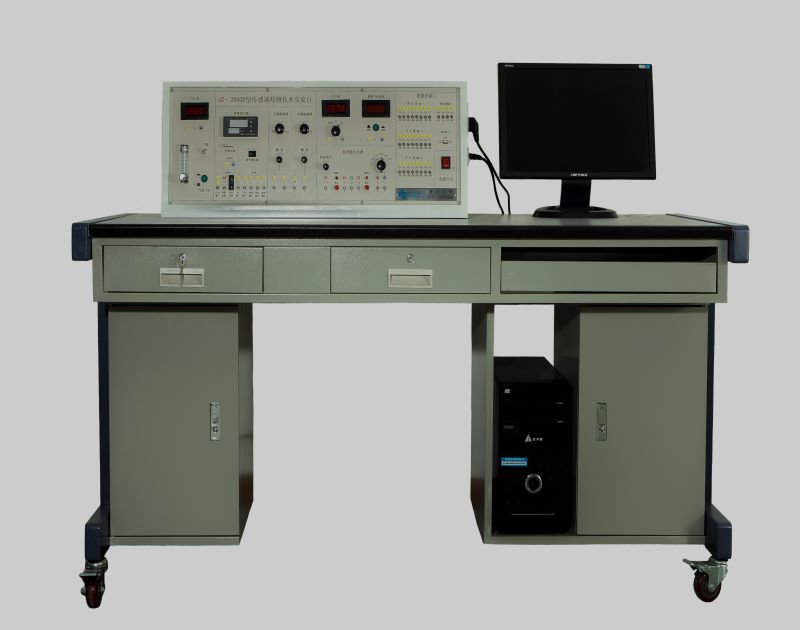

GL-2000D型產品介紹

一、傳感器與檢測技術實驗臺技術指標

1 、電源：單相三線AC220V±10%，50Hz；

2、環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m；

3、裝置容量：＜0.5kVA；

4、實驗臺預留顯示器位置，實訓模板位置，各種傳感器和電腦主機位置；

5、尺寸1700mm*900mm*800mm；

6、主控臺提供高穩定的±15V、＋5V、0~＋24V可調、±2V~±10V可調八種直流穩壓電源，具有短路保護功能；

7、提供音頻振蕩器1KHz~10KHz（可調）、低頻信號源1Hz~30Hz(可調)；

8、提供USB接口，保證計算機能與主控臺數據通信；

9、提供漏電保護裝置；

10、數字式電壓表：量程0～20V，分為200mV、2V、20V三檔、精度0.5級；

11、頻率/轉速表：測量范圍1～9999Hz，轉速測量范圍1～9999rpm；計時器：0～9999s，精確到0

12、溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度±0.50C；

13、主控臺數據采集板系統；

14、檢測源

溫度源：0～220V，常溫～200℃，

轉動源：2～24V，轉速0～3000rpm（可調），

振動源：振動頻率1Hz～30Hz（可調），共振頻率12Hz，

氣壓源：0—20KP。

二、傳感器技術參數及配置

1、電容式傳感器：量程±2.5mm，精度：±1%；

2、霍爾式位移傳感器：量程±4mm，精度±1%；

3、霍爾式轉速傳感器：量程2400轉／分，精度±0.1%；

4、電阻應變式傳感：量程0～500g，精度±0.5%；

5、擴散硅壓力傳感：量程4～20kpa，精度±1%；

6、差動變壓器：量程±2%，精度±4mm；

7、磁電式傳感器：線圈和磁鋼構成，靈敏度0.5v/m/s量程2400轉／分，精度0.5%；

8、壓電傳感器：0—30HZ，靈敏度2%；

9、電渦流位移傳感器：量程1mm，精度±2%；

10、光纖位移傳感器：量程3mm，精度±3%；

11、光電轉速傳感器：量程2400轉／分，精度0.5%；

12、集成溫度傳感器：AD590：電流輸出型集成溫度傳感器，測溫范圍-50℃～150℃，靈敏度1uA/℃；

13、Pt100鉑電阻：量程0～800℃，精度±2%；

14、Cu50銅電阻：量程常溫～150℃，，0℃電阻值50Ω 精度±2%；

15、K型熱電偶：量程0～600℃，精度±2%；

16、E型熱電偶：量程0～600℃，精度±1%；

17、J型熱電偶：量程常溫～700℃，精度±1%；

18、PN結溫度傳感器：測溫范圍-50℃～150℃，靈敏度2.2mV/0C，精度1％；

19、負溫度系數NTC傳感器：半導體熱敏電阻，測溫范圍-50℃～200℃；

20、正溫度系數PTC傳感器：半導體熱敏電阻，測溫范圍-50℃～200℃；

21、溫度測量冷端補償器及傳感器：0--1500C熱電偶型

22、氣敏傳感器：量程50～2000PPm，精度±2%；

23、濕敏傳感器：量程10～95%RH，精度±2%。

三、V2.0數據處理板卡

采集板卡自主研發創新升級，采用工業級的解決方案，達到了很高的測量精度和動態范圍，滿足科研開發使用，主要技術指標如下：

1、具有8路模擬量輸入：6路單端電壓輸入或3路差分輸入，2路電流輸入

2、ADC分辨率：12位

3、采樣速率：100K/S(全通道下),單通道下不低于200K/S.

4、多種采樣方式：定時采樣，定長采樣，單步采樣，實時采樣

5、輸入低通濾波，過壓保護

6、具有16路數字量（開關量）輸入輸出：8路輸入，8路輸出

7、支持波形輸出：正弦波，方波，三角波，鋸齒波任意波形

8、波形頻率可調：范圍0-10000HZ

9、支持485通訊協議

10、支持Modbus通訊協議

四、實驗項目

1、電容式傳感器的位移特性實驗

2、電容傳感器動態特性實驗；

3、直流激勵時霍爾傳感器位移特性實驗；

4、交流激勵時霍爾傳感器位移特性實驗；

5、霍爾測速實驗；

6、擴散硅壓阻壓力傳感器的壓力測量實驗；

7、交流全橋的應用——振動測量實驗；

8、直流全橋的應用——電子秤實驗；

9、差動變壓器的性能實驗；

10、激勵頻率對差動變壓器特性的影響實驗；

11、差動變壓器零點殘余電壓補償實驗；

12、差動變壓器的應用――振動測量實驗；

13、金屬箔式應變片單臂電橋性能實驗；

14、金屬箔式應變片半橋性能實驗；

15、金屬箔式應變片全橋性能實驗；

16、金屬箔式應變片單臂、半橋、全橋性能比較實驗；

17、金屬箔式應變片溫度影響實驗；

18、壓電式傳感器測振動實驗；

19、用磁電式原理測量地震；

20、磁電式轉速傳感器的測速實驗；

21、電渦流傳感器的位移特性實驗；

22、被測體材質對電渦流傳感器的特性影響實驗；

23、被測體面積大小對電渦流式傳感器的特性影響實驗；

24、電渦流傳感器測量振動實驗；

25、電渦流傳感器測轉速實驗；

26、光纖傳感器的位移特性實驗；

27、光纖傳感器測量振動實驗；

28、光電轉速傳感器的轉速測量實驗；

29、利用光電傳感器測轉速的其它方案；

30、集成溫度傳感器的溫度特性實驗；

31、鉑電阻溫度特性實驗；

32、銅電阻溫度特性實驗；

33、K型熱電偶測溫實驗；

34、E型熱電偶測溫實驗；

35、熱電偶冷端溫度補償實驗；

36、傳感器數據采集實驗。
