傳感器綜合實驗臺【GL-3000型】
傳感器綜合實驗臺【GL-3000型】
傳感器綜合實驗臺，傳感器與檢測技術實驗臺，傳感器實驗臺，傳感器實訓臺是在本公司多年生產傳感技術教學實驗裝置的基礎上，為適應不同類別、不同層次的專業需要，新推出的模塊化的新產品。GL3000型傳感器綜合實驗臺主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
一、產品概述
GL3000型傳感器綜合實驗臺是在本公司多年生產傳感技術教學實驗裝置的基礎上，為適應不同類別、不同層次的專業需要，新推出的模塊化的新產品。
GL3000型傳感器綜合實驗臺主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
GL3000型傳感器綜合實驗臺采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。
二、產品組成
（一）、實驗臺組成

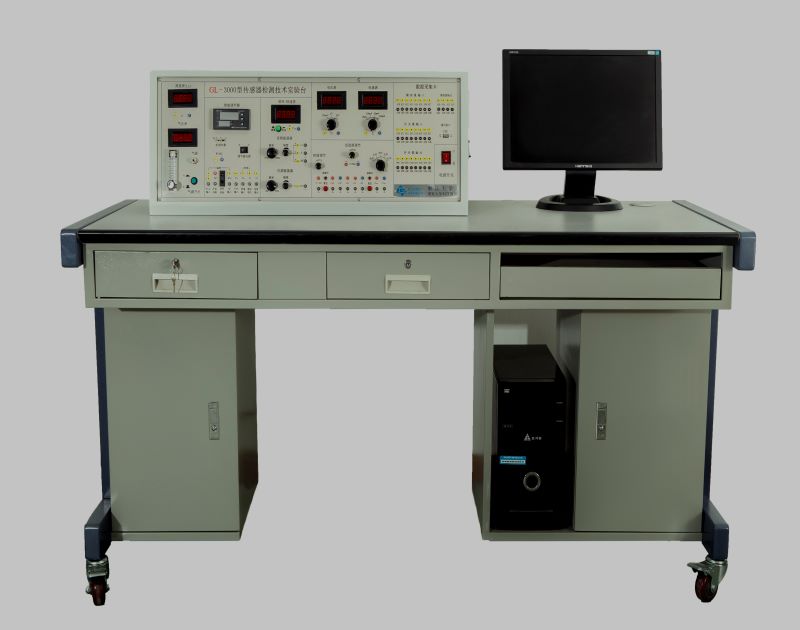

GL3000型傳感器綜合實驗臺由主機箱、三個源（振動源、溫度源、轉動源、）、傳感器和相應的實驗模板、數據采集卡及處理軟件、實驗臺桌八部分組成。

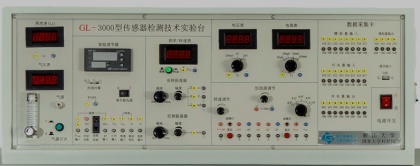

1、主機箱部分
提供高穩定的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直流穩
壓電源；主控臺面板上還裝有電壓、頻率、轉速顯示表。音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；氣壓源0－20kpa可調，高精度溫度調節儀表（控制溫精度±0.5℃）；RS232計算機串行接口；流量計，電流表，照度表。
2、三源發生臺
裝有振動源1HZ－30HZ（可調）；轉動源0－2400轉/分（可調）；加熱源＜150℃（可調）。
3、傳感器：詳見下表
4、實驗模塊部分：詳見下表
5、數據采集卡及處理軟件
6、實驗桌：專用實驗桌尺寸為1600×800×750(mm)，實驗桌面上預留顯示器或示波器安放位置。實驗桌的兩個特制柜可分別安放實驗模板和計算機主機及鍵盤。
*7、多媒體三維動畫演示軟件：
注：打*的為選配項
三、產品特點
1、傳感器綜合實驗臺的結構趨向工業檢測傳感器結構，傳感器定性與定量相結合，有一定的精度，更便于計算機做實驗的特性分析。
2、儀器配溫度源、氣源、振動源和轉動源。傳感器配相應實驗模板，便于操作和管理，實驗完成后，可分別放入實驗臺的柜子里和傳感器箱。能根據教學需求添加增強部分傳感器及其模板，或制作特殊的傳感器模板。
3、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設有保護電路，確保學生在誤操作后不易損壞設備并保證學生的安全。
四、產品技術指標
序號
傳感器名稱
實 驗 模 板
量 程
線性
實驗
項目
備 注
1
電阻應變式傳感器
電阻應變式實驗
0－500g（200）
±0.5%
1-7
全橋
2
擴散硅壓力傳感器
壓力傳感器實驗
4-20kpa
±1%
8
3
差動變壓器
差動變壓器實驗
±4mm
±2%
9-12
4
電容式傳感器
電容傳感器實驗
±2.5mm
±3%
13-14
5
霍爾式位移傳感器
霍爾傳感器實驗
±1mm
±3%
6
霍爾式轉速傳感器
2400轉／分
±0.5%
17
7
磁電式傳感器
2400轉／分
±0.1%
18-19
8
壓電式傳感器
壓電傳感器實驗
20
9
電渦流位移傳感器
電渦流位移實驗
1mm
±2%
21-25
10
光纖位移傳感器
光纖位移實驗
1mm
±5%
26-27
11
光電轉速傳感器
2400轉／分
±0.5%
28-29
12
集成溫度傳感器
溫度傳感器實驗
常溫-120℃
±3 %
30
13
Pt100鉑電阻
常溫-150℃
±3%
32
三線制
14
Cu50銅電阻
常溫-100℃
±3%
32
可選配
15
K型熱電偶
常溫-150℃
±2%
33
16
E型熱電偶
常溫-150℃
±2%
34
17
J型熱電偶
常溫-800℃
±5%
34
18
氣敏傳感器
50-2000PPm
37
對酒精敏感
19
濕敏傳感器
10－95%RH
38
20
光電反射開關
光電器件實驗（光開關）模板
21
光敏電阻
光電器件實驗（一）模板
Cds光敏電阻，額定功率20mw，暗阻≥5MΩ
22
紅外發光二極管
峰值波長940nm，工作電壓10V
23
光敏二極管
峰值波長880nm，工作電壓＜10V, 暗電流≤0.2μA
24
光敏三極管
峰值波長880nm，工作電壓≤10V, 暗電流≤0.3μA
25
半導體激光器
波長635nm，功率1-3mw
26
硅光電池
峰值波長700nm，開路電壓300mv
27
光照度探頭
1----1999Lx
28
相敏檢波、移相、濾波
五、實驗項目
1、金屬箔式應變片單臂電橋性能實驗
2、金屬箔式應變片半橋性能實驗
3、金屬箔式應變片全橋性能實驗
4、金屬箔式應變片單臂、半橋、全橋性能比較實驗
5、金屬箔式應變片溫度影響實驗
6、直流全橋的應用——電子秤實驗
7、交流全橋的應用——振動測量實驗
8、擴散硅壓阻壓力傳感器的壓力測量實驗
9、差動變壓器的性能實驗
10、激勵頻率對差動變壓器特性的影響實驗
11、差動變壓器零點殘余電壓補償實驗
12、差動變壓器的應用――振動測量實驗
13、電容式傳感器的位移特性實驗
14、電容傳感器動態特性實驗
15、直流激勵時霍爾傳感器位移特性實驗
16、交流激勵時霍爾傳感器位移特性實驗
17、霍爾測速實驗
18、磁電式轉速傳感器的測速實驗
19、壓電式傳感器測振動實驗
20、電渦流傳感器的位移特性實驗
21、被測體材質對電渦流傳感器的特性影響實驗
22、被測體面積大小對電渦流式傳感器的特性影響實驗
23、電渦流傳感器測量振動實驗
24、電渦流傳感器測轉速實驗*
25、光纖傳感器的位移特性實驗
26、光纖傳感器測量振動實驗
27、光電轉速傳感器的轉速測量實驗
28、利用光電傳感器測轉速的其它方案*
29、集成溫度傳感器的溫度特性實驗
30、鉑電阻溫度特性實驗
31、銅電阻溫度特性實驗*
32、K型熱電偶測溫實驗
33、E型熱電偶測溫實驗
34、J型熱電偶測溫實驗*
35、熱電偶冷端溫度補償實驗*
36、對酒精敏感的氣敏傳感器的原理實驗
37、濕度傳感器的實驗
38、數據采集系統實驗（靜態舉例）
39、數據采集系統實驗（動態舉例）
40、光敏電阻實驗
41、光敏二極管的特性實驗
42、光敏三極管特性實驗
43、光電開關實驗
44、紅外光電開關
45、光電池光照特性實驗
46、附加實驗—移相器實驗
47、附加實驗—相敏檢波器實驗
備注：帶*號實驗為思考實驗，由學生自己動手組建
