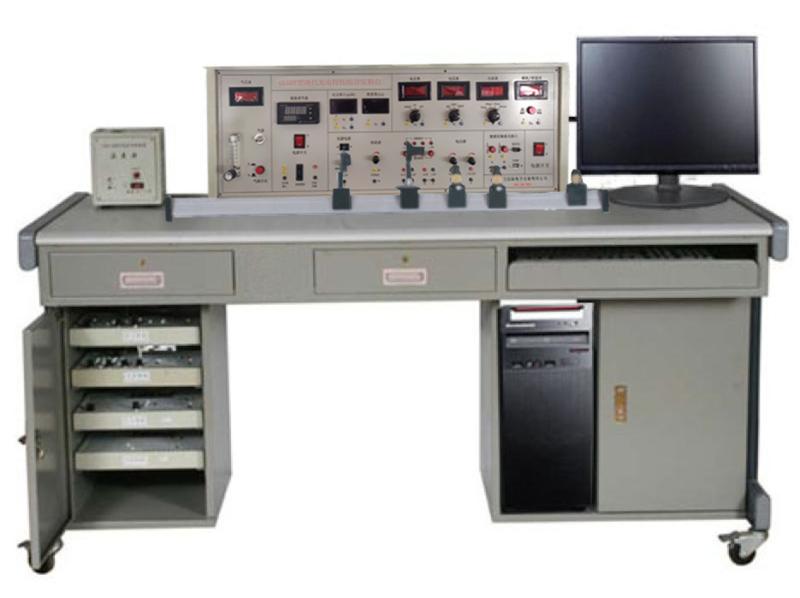

GLGDT型現代光電特性綜合實驗臺產品簡介

一、概述

GLGDT型現代光電特性綜合實驗臺是集光、機、電于一體的多功能實驗系統。系統覆蓋內容廣，可進行光通訊、信息控制、光電檢測中所用的信號源、光電探測器等各類器件原理、特性、性能參數的實驗，還可進行光的傳輸，光電傳感器的應用，光強分析，莫爾條紋計數等一系列光電實驗。實驗平臺采用全自動單色儀來實現光電器件光譜特性的連續測量，實驗結果直接在電腦上用圖形顯示；用CCD攝像法實現莫爾條紋的自動計數測微；用CCD攝像法將單縫衍射圖像采集處理后可實現衍射光強的二維和三維分布顯示。系統采用模塊組合的方式，不同的專業可以有不同的菜單。系統提供了開放的電路和光路，為學生更好的理解與掌握原理、正確使用光電器件奠定了基礎，讓學生通過實驗學會合理地選擇傳感器，掌握檢測的原理和方法。適用于光電信息專業、電子信息專業、計量測試專業等的教學實驗。

二、傳感器及光源

1、光敏二極管   波長880nm，電壓＜10V, 暗電流≤0.2μA

2、光敏三極管   波長880nm，電壓≤10V, 暗電流≤0.3μA

3、光敏電阻    Cds光敏電阻，額定功率20mw，暗阻≥5MΩ

4、硅光電池    波長700nm，開路電壓300mV

5、激光二極管  發射波長分別為650nm和980nm

6、紅外發射二極管    峰值波長940nm，電壓10V

7、發光二極管   紅光LED和白光LED

8、光照度計   1——1999Lx

9、光功率計   1——1999mW

10、彩色圖象CCD鏡頭   3.5-8mm  1:1.4  1/3″

11、光柵莫爾條紋傳感器  50L/mm透射光柵

12、雪崩二極管   電壓200V，響應波長880nm

13、光電倍增管  光譜靈敏區域300～700nm

14、溴鎢燈   電壓12V，白光出射，波長范圍廣

15、低壓汞燈   峰值波長在546.07nm處

三、實驗模塊

1、光電器件模塊（一）

2、光電器件模塊（二）

3、光電器件模塊（光開關）

4、光電器件模塊（光調制）

5、光照度計模塊

6、光電倍增管高壓模塊

7、可見光光功率計模塊

8、光電傳感器轉速測量實驗模塊

9、自選增益放大電路

四、實驗項目

1、光調制解調實驗

2、透射式光電開關實驗

3、光電探測器特性實驗

4、光電基礎知識實驗

5、紅外反射式光電開關實驗

6、單色儀定標實驗

7、光電轉速傳感器的轉速測量

8、熱釋電紅外傳感器實驗

9、LED&LD光譜特性實驗

10、LED&LD光強空間分布及半值角測量實驗

11、LED&LD伏安（V/I）特性、電光轉換（P/I）特性實驗

12、APD雪崩光電二極管特性(反向電壓、暗電流、倍增特性)測試實驗

13、PMT光電倍增管特性（暗電流、陰極&陽極伏安特性）測試實驗

14、光電探測器光譜響應度和暗電流測試實驗

15、光電探測器（光敏二極管、光敏三極管、光敏電阻、光電池）特性實驗

16、光電轉速傳感器的轉速測量

17、紅外反射式光電開關實驗

18、光源及光調制解調實驗

19、熱釋電紅外傳感器實驗

20、透射式光電開關實驗

21、莫耳條紋計數測微實驗

22、單縫衍射光強分析實驗

23、LED&LD光譜特性實驗

24、LED&LD光強空間分布及半值角測量實驗

25、LED&LD伏安（V/I）特性、電光轉換（P/I）特性實驗

26、APD雪崩光電二極管特性(反向電壓、暗電流、倍增特性)測試實驗

27、光電倍增管特性（暗電流、陰極&陽極伏安特性）測試實驗

28、光電探測器光譜響應度和暗電流測試實驗
