一、實驗箱整體說明

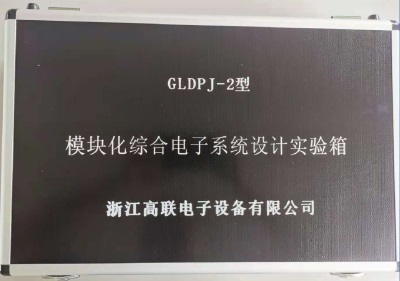

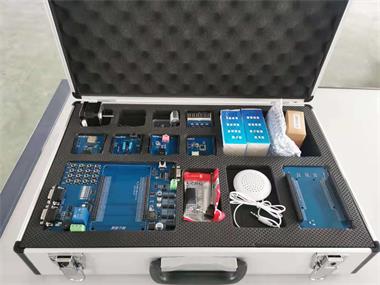

GLDPJ-2型模塊化綜合電子系統設計實驗箱采用基于ARM CORTEX-M3內核的、意法半導體（ST）公司原裝進口高性能MCU；實驗箱采用模塊化、結構化、開放式的創新設計理念，采用整體設計每個模塊獨立，采用MCU核心+底板+Arduino標準接口板的結構，可更換不同的MCU，可以連接市場上各種各樣的現成的創新Arduino功能板。它能滿足電子信息、嵌入式及物聯網等相關專業方向的實驗、實訓及畢業設計需求；也能為教師科研項目，電子設計競賽、單片機競賽等大學生科技創新活動，提供一個靈活可靠的硬件及軟件調試的平臺。

二、功能參數

1、處理器：CM3內核，STM32F103ZET6以上芯片（含）；

2、程序下載方式： JLINK或STLINK下載和串口下載兩種，分別配套這兩種下載方式的下載線；

3、GLDPJ-2型模塊化綜合電子系統設計實驗箱采用12V電源供電，配套電壓表和電流表，以實時顯示系統的供電電壓及電流，還配套電壓電流流量表，可以測量不同位置的電壓或電流；

4、溫控模塊：帶NTC溫度傳感器，帶18B20單總線溫度傳感器，帶2路PWM導熱電阻，能實現溫度控制功能；

5、步進電機模塊：步進電機由PWM1，PWM2，PWM3，PWM4四路輸出控制，可實現步進電機的運行；

6、FM收音機模塊：采用IIC（SCL、SDA）總線方式，可實現自動搜臺和設定固定頻率值功能；

7、顯示模塊：3.5寸 TFTLCD 液晶屏模塊，像素480*320，電阻式觸摸；6位數碼管顯示，4路LED及4路按鍵；

8、直流電機模塊：直流電機由PWM1、PWM2控制，可實現調速和正反轉的控制；

9、功放模塊：可實現不同音源的聲音播放功能；

10、矩陣鍵盤模塊：矩陣鍵盤模塊為4×4路；

11、基本IO模塊：8路LED指示燈，一個RGB三色燈，一路DA輸出指示燈，一路電位器，一路蜂鳴器，一路繼電器；

12、MP3模塊：可解碼MP3格式文件，輸出的RL聲道可作為功放模塊的輸入，以實現SD卡音樂的播放功能；

13、加速度傳感器模塊；

14、底板上配有SD卡座，默認SDIO接口，可以實現SD文件的讀寫及FAT文件系統的操作功能；

15、CAN接口；

16、485通訊接口；

17、DB9串口通訊接口；

18、USB接口。

三、教學資源

GLDPJ-2型模塊化綜合電子系統設計實驗箱免費配套電子檔資料（光盤或網盤），包含配套工具、安裝環境、配套教學資料、實驗指導書、實驗源碼等,免費升級。

四、實驗項目

可以完成的設計實驗

(1)智能收音機設計

(2) PWM直流電機調速系統設計

(3) 基于NTC的溫度檢測報警系統設計

(4) MP3音樂播放器設計

(5) 數字信號開關量采集系統設計

(6) 溫度控制閉環系統設計

(7) 步進電機調速系統設計

(8) 多地燈光控制系統設計

(9)基于 MPU6050的姿態傳輸系統設計

(10)基于串口的數字量輸入與輸出系統設計
