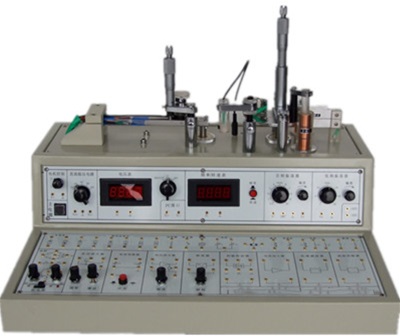

一、概述

（一）安裝臺部分

傳感器實驗儀的兩個平行振動梁自由端及振動圓盤下面都裝有磁鋼，可做靜態或動態測量。應變梁材質為不銹鋼，結構端有很好的線性位移。

（二）配置的傳感器

1、磁電式傳感器

電阻30Ω－40Ω，由線圈和鐵芯組成，靈敏度0.5v/m/s

2、電渦流位移傳感器

量程3mm，直流電阻1Ω－2Ω,多股漆包線繞制的扁平線圈與金屬渦流片組成

3、差動變壓器

量程≥5mm  直流電阻5Ω－10Ω，由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁鐵氧體

4、電感螺管式傳感器量程≥5mm

5、熱電偶傳感器

直流電阻10Ω左右，由兩個銅一康銅熱電偶串接而成，分度號為T，冷端溫度為環境溫度

6、霍爾式傳感器 日本JVC公司生產的線性半導體霍爾片，它置于環形磁鋼構成的梯度磁場中,量程±3mm

7、金屬應變式傳感器

鉑式應變電阻值350Ω×4，溫度補償片350Ω×2

8、壓電加速度傳感器

雙陶瓷壓電晶片和銅質量塊構成。諧振頻率>35Hz

9、傳感器實驗儀的電容式傳感器量程±5mm， 由兩組定片和一組動片組成的差動變面積式電容傳感器

（三）信號及變換

1、電容變換器

由高頻振蕩，放大和雙T電橋組成的處理電路

2、電壓放大器

增益約為5 倍，同相輸入，通頻帶0-10KHz

3、電橋

用于組成應變電橋，提供組橋插座，標準電阻和交，直流調平衡網絡

4、差動放大器

通頻帶0-10kHz，可接成同相，反相，差動輸入結構，增益為1-100倍的直流放大器

5、移相器

50kHz時允許極大輸入電壓10Vp-p，移相范圍≥±20°

6、相敏檢波器

可檢波電壓頻率0-10kHz，允許極大輸入電壓10Vp-p，極性翻轉整形電路與電子開關構成的檢波電路

7、渦流變換器：

輸出電壓≥∣8∣V，變頻調幅式變換電路，傳感器線圈是振蕩電路中的電感元件

8、低通濾波器：

由50Hz陷波器和RC低通濾波器組成，轉折頻率35Hz

9、電荷放大器

電容反饋型放大器，用于放大壓電傳感器的輸出信號

（四）傳感器實驗儀配備二套顯示儀表

數字式電壓/頻率表、電流表：

電壓表3位半顯示，電壓范圍0—2V、0—20V，

頻率表3位半顯示，頻率范圍10KHz。

（五）二種振蕩器

1、音頻振蕩器

0.4KHz—10KHz輸出連續可調，V-p-p值20V，0°、180°反相輸出，Lv端極大功率輸出電流0.5A。

2、低頻振蕩器

1—30Hz輸出連續可調，Vp-p值20V，極大輸出電流0.5A，Vi端可提供用做電流放大器。

（六）二套懸臂梁、測微頭

雙平行式懸臂梁二副，其中一副為應變梁，另一副裝在內部與振動圓盤相連，梁端裝有永磁鋼、激振線圈和可拆卸式螺旋測微頭，可進行壓力位移與振動實驗。

（七）電加熱器二組

由電熱絲組成，加熱時可獲得高于環境溫度30℃左右的升溫。

（八）二組穩壓電穩

DC±15V，主要提供高性能低文波小數溫度實驗時的加熱電源，極大激勵1.5A。±2V～±10V五檔輸出，極大輸出1A。

（九）資料與附件

實驗指南、實驗疊插線、多種渦流被測體片、稱重砝碼、信號線等。

二、示范實驗內容

1、熱電偶的原理和現象

2、移相器實驗

3、相敏檢波器實驗

4、應變片性能——單臂電橋

5、應變片單臂、半橋、全橋比較實驗

6、應變片的溫度及補償實驗

7、應變片——交流全橋實驗

8、交流全橋的應用——振幅測量實驗

9、流全橋的應用——電子稱實驗

10、電渦流式傳感器的靜態標定實驗

11、被測體材料對電渦流傳感器特性的影響實驗

12、電渦流傳感器的應用——振幅測量實驗

13、電渦流傳感器的應用——電子秤實驗

14、差動變壓器的性能實驗

15、差動變壓器零點殘余電壓補償實驗

16、差動變壓器的標定實驗

17、差動變壓器的應用——振動測量實驗

18、差動變壓器的應用——電子秤實驗

19、差動螺管式傳感器的靜態位移性能實驗

20、差動螺管式傳感器的動態位移性能實驗

21、霍爾傳感器的直流激勵靜態位移特性實驗

22、霍爾傳感器的應用——電子秤實驗

23、霍爾傳感器的交流激勵靜態位移特性實驗

24、霍爾傳感器的應用——振幅測量實驗

25、磁電式傳感器的性能實驗

26、差動面積式電容傳感器的靜態及動態特性實驗

27、雙平行梁的動態特性——正弦穩態影響實驗

28、PN結溫度傳感器測溫實驗

29、熱敏電阻測溫演示實驗

30、壓電傳感器的動態響應實驗

31、壓電傳感器引線電容對電壓放大器的影響、電荷放大器實驗
