傳感器實驗箱實驗六—應變片的溫度影響實驗

一、實驗目的

了解溫度對應變片測試系統的影響。

二、基本原理

電阻應變片的溫度影響，主要來自兩個方面。敏感柵絲的溫度系數，應變柵的線膨脹系數與彈性體（或被測試件）的線膨脹系數不一致會產生附加應變。因此當溫度變化時，在被測體受力狀態不變時，輸出會有變化。

三、需用器件與單元

機頭中的應變梁、振動臺、加熱器；主板中的F/V表、±4V電源、1.2—12V可調電源、箔式應變片輸出口、加熱器輸出口、電橋、差動放大器；砝碼。

四、實驗步驟

1、 按圖6—1接線。將F/V表量程切換開關切到20V檔，檢查接線無誤后合上主電源

開關，調節12V可調電源輸出為10V。關閉主電源。

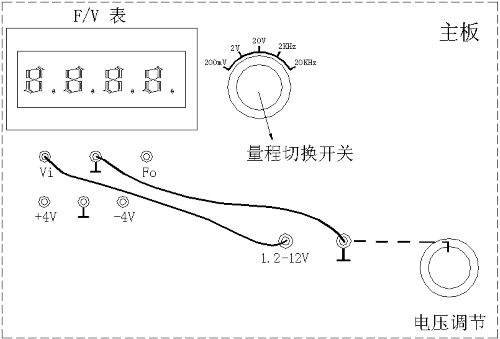

圖6—1 10V電壓調節示意圖

2、 按照實驗一應變片單臂電橋接線，如圖6—2。檢查接線無誤后合上主電源開關，將

10只（200g）砝碼放在振動臺上，在F/V電壓表（2V檔）上讀取記錄數值為Uo1。

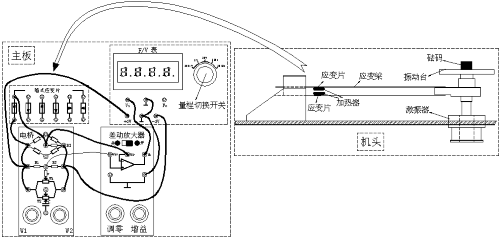

圖6—2 應變片單臂電橋特性實驗接線示意圖

3、將主板上的加熱器接口連接到1.2—12V可調電源上（已調好10V），如圖6—3所示。

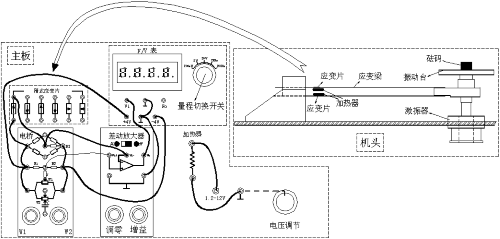

圖6—3應變片溫度影響實驗

數分鐘后待數顯表電壓顯示基本穩定后，記下讀數Uot ,Uot-Uo1即為溫度變化的影響。計算這一溫度變化產生的相對誤差：

實驗完畢，關閉電源。
