一、概述

油電混合動力系統解剖模型由油電混合動力驅動系統總成、電池組總成解剖、變頻器總成解剖、LED 教學演示架等組成，通過示教板的演示，展示油電混合動力系統的工作過程，便于學生較快地掌握汽車混合動力系統的構造和原理，并展示真實車輛混合動力系統的內部結構以及各部件的相對位置，可通過 MCU 控制系統模擬混合動力系統的啟動、一般行駛、全速行駛、減速行駛和停車時的混聯式混合動力系統運行狀態。

二、設備組成

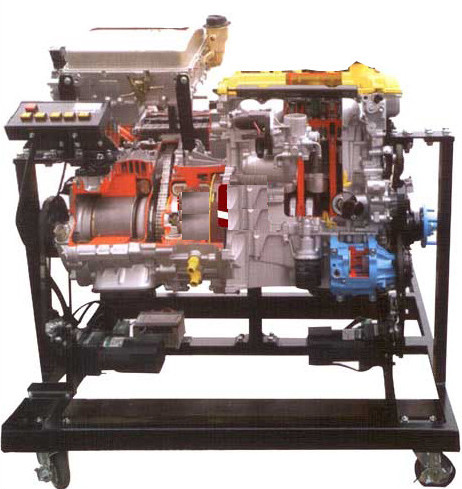

油電混合動力系統解剖模型包含發動機總成 ；移動臺架 ；變頻器總成 ；高壓線束；HV 動力總成；減速電機總成；維修開關；變速器總成 。

三、功能描述

1、油電混合動力系統解剖模型全面展示混聯式混合動力汽車動力系統內部結構，電動機 M2、發電機 M1 進行局部解剖，外殼采用線切割剖面處理，能清楚表達內部結構和動力傳動關系，直接展示動力系統的工作過程，各部件的構造和安裝；

2、把發動機變速箱進行部分解剖，采用控制器實現點火的控制，演示發動機工作時向 HV 電池充電；

3、以發光二極管進行系統流向的動態指示，可以動態模擬混合動力系統的啟動、一般行駛、全速行駛、減速行駛和停車等工況下的能量流動方向，電動機、發動機和發電機在各種工況下的運行狀態；

4、混合動力驅動系統剖：能展現出 M1.M2.單向離合的相關結構，實現動力傳遞過程；

5、電池解剖：對電池進行單格電壓和整個 HV 電池的檢測功能；

6、變頻控制器解剖上蓋用透明亞克力板密封，能清楚的展示變頻控制器的內部結構及原理；

7、利用不同顏色區分起動、充電等功能，方便區別各種系統，動力裝置驅動，各部分能正常運轉，220V 交流電機，以 12-15rpm 的轉速驅動系統，使每個活動零部件達到運動狀態。

四、實訓項目

1、模擬混合動力系統啟動；

2、模擬混合動力系統一般行駛；

3、模擬混合動力系統全速行駛；

4、模擬混合動力系統減速行駛；

5、模擬混合動力系統停車行駛；

6、混合動力 HEV 工作模式；

7、驅動系統動力傳遞路線；

8、動力系統內部結構演示；

9、傳動系統內部機構演示。
