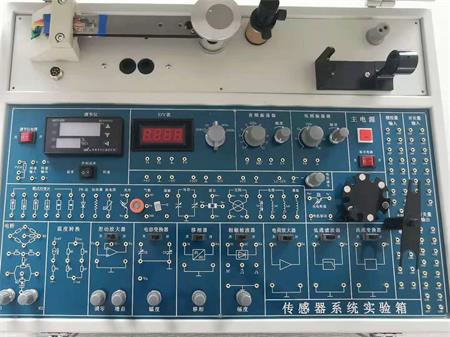

GL-XS-01型傳感器實驗箱

一、產　品　簡　介

 傳感器實驗箱，傳感器系統實驗箱，傳感器實驗臺，傳感器實驗儀，傳感器技術實驗臺，傳感器與檢測技術實驗臺，傳感器綜合實驗臺，傳感器實訓臺設備簡介：GL-XS-01型傳感器實驗箱是在本公司多年生產傳感技術教學實驗儀器的基礎上，結合了GL-998和GL-2000的各自優點，根據院校實驗室的實際情況，為適應不同類別、不同層次的專業需要，新主推的、具有專利的箱式傳感器實驗儀，是我們外銷的主要產品。

  GL-XS-01型傳感器實驗箱主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。

  GL-XS-01型傳感器實驗箱采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。

二、產 品 組 成

GL-XS-01型傳感器實驗箱由主板、信號源、傳感器、數據采集卡及處理軟件等各部分組成。

1、主板部分

提供高穩定的±15V、＋5V、±4V、＋1.2V~＋12V可調等直流穩壓電源；面板上還裝有電壓、頻率顯示表。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；智能調節儀表；USB計算機接口。

2、信號源

1） 加熱源＜150℃（可調）；、

2） 振動源 1 Hz~30Hz；

3） 轉動源 0~2400r/min

3、傳感器：詳見下表（共十九種傳感器）

4、數據采集卡及處理軟件：詳見（六、V10.0數據采集卡及處理軟件的特點）

5、實驗箱：專用實驗箱尺寸為530×420×180(mm)。

三、產　品　特　點

1、結合了GL-998和GL-2000的各自優點，傳感器的結構已從原理型轉向工業檢測傳感器，傳感器已由定性轉向定量，有一定的精度，更便于計算機做實驗的特性分析。

2、儀器配溫度源等加熱裝置。整個儀器采用手提式箱式結構，便于管理，實驗完成后，便于保管存放。

3、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設制有保護點路，確保學生在誤操作后不會損壞設備并保證學生的安全。

四、產品技術指標

序號	傳感器名稱	實驗范圍	實驗線性	備 注
1	電阻應變式傳感器	0～200g	±1%	全橋
2	擴散硅壓力傳感器	4-20kpa	±1%
3	差動變壓器	±4mm	±2%
4	電容式傳感器	±2.5mm	±3%
5	霍爾式位移傳感器	±1mm	±3%
6	霍爾式轉速傳感器	2400轉/分	±1%
7	磁電式傳感器	2400轉/分	±2%
8	壓電式傳感器	——	——
9	電渦流位移傳感器	1mm	±2%
10	光纖位移傳感器	1mm	±5%
11	光電轉速傳感器	2400轉/分	±1%
12	集成溫度傳感器	常溫-120℃	±4%	-50～150℃
13	Pt100鉑電阻	常溫-120℃	±4%	-200～650℃
14	K型熱電偶	常溫～120℃	±4%	-40～1000℃
15	E型熱電偶	常溫～120℃	±4%	-40～800℃
16	氣敏傳感器	50～2000PPm	——	對酒清敏感
17	濕敏傳感器	10～95%RH	——
18	PN結溫度傳感器	常溫～120℃	——	-55～125℃
19	NTC熱敏電阻	20℃時，電阻為10K	——

五、實　驗　項　目

1、金屬箔式應變片單臂電橋性能實驗

2、金屬箔式應變片半橋性能實驗

3、金屬箔式應變片全橋性能實驗

4、金屬箔式應變片單臂、半橋、全橋性能比較實驗

5、金屬箔式應變片溫度影響實驗

6、直流全橋的應用——電子秤實驗

7、交流全橋的應用——振動測量實驗

8、擴散硅壓阻壓力傳感器的壓力測量實驗

9、差動變壓器的性能實驗

10、激勵頻率對差動變壓器特性的影響實驗

11、差動變壓器零點殘余電壓補償實驗

12、差動變壓器的應用――振動測量實驗

13、電容式傳感器的位移特性實驗

14、電容傳感器動態特性實驗

15、直流激勵時霍爾式傳感器的位移特性實驗

16、交流激勵時霍爾式傳感器的位移特性實驗

17、霍爾測速實驗

18、磁電式轉速傳感器的測速實驗

19、用磁電式原理測量地震*

20、壓電式傳感器測振動實驗

21、電渦流傳感器的位移特性實驗

22、被測體材質對電渦流傳感器的特性影響實驗

23、被測體面積大小對電渦流式傳感器的特性影響實驗

24、電渦流傳感器測量振動實驗

25、電渦流傳感器測轉速實驗*

26、光纖傳感器的位移特性實驗

27、光纖傳感器測量振動實驗

28、光電轉速傳感器的轉速測量實驗

29、利用光電傳感器測轉速的其它方案*

30、集成溫度傳感器的溫度特性實驗

31、鉑電阻溫度特性實驗

32、K型熱電偶測溫實驗

33、對酒精敏感的氣敏傳感器的原理實驗

34、濕度傳感器的實驗

35、PN結溫度傳感器測溫實驗

36、NTC熱敏電阻性能實驗

37、數據采集系統實驗（靜態舉例）

38、數據采集系統實驗（動態舉例）

六、V10.0數據采集卡及處理軟件

（一）、數據采集卡及處理軟件： V10.0版

V10.0版數據采集卡是在原版基礎上的一個升級版本，針對目前市售的傳感器實驗系統所配的采集卡動態范圍太小，分辨率和精度過低的缺點，V10.0版采用了工業級的完善解決方案，達到了很高的測量精度和動態范圍，接口部分采用USB接口，方便用戶的實際使用。該采集卡既能完全滿足實驗的要求。具體技術指標如下：

1、接口標準：USB接口

2、A/D：12位

3、通道數：8通道

4、采樣：同步、異步

5、觸發方式：軟觸發、硬觸發

6、采樣頻率：100KHz(分檔可選)

7、測量誤差：0.2mv

8、測量量程：可達正負15V

9、支持電壓、電流信號直接輸入，無需配備轉換器

10、可以擴充D/A通道

11、環境：win7以上

12、軟件：配備傳感器綜合實驗系統成套實驗軟件包及虛擬儀器軟件包

（二）、虛擬軟件：V10.0版

本軟件是和V10.0采集卡配套使用，以USB進行通訊，采用USB標準協議，是一個快速、實時的數據采集系統。該采集系統可單獨對外部信號進行采集，也可和GL系列傳感器實驗儀軟件配合在我們公司的系列傳感器實驗裝置上進行實驗操作。具體描述：

1、操作系統：Win7以上。

2、USB接口。

3、軟件按照公司實驗指導書編寫，大部分實驗能用此數據采集軟件進行實驗操作。

4、軟件采集設置可分單步采樣、定時采樣、雙向采樣、與動態采樣。在單步采樣時可以以極小二乘法與端點法分析其極大非線性誤差或極大遲滯誤差，在動態實驗時可以分析其輸入波形的頻率、振幅或轉速。

5、支持打印功能，能把實驗結果在實驗結束后即可打印出來。

6、采集卡硬件具有程控放大功能，在測量小電壓時能有很高精度。

7、在數據采集時通訊速率比原版有很大提高。

8、數據采集軟件支持USB通訊。

9、支持差動輸入功能。
