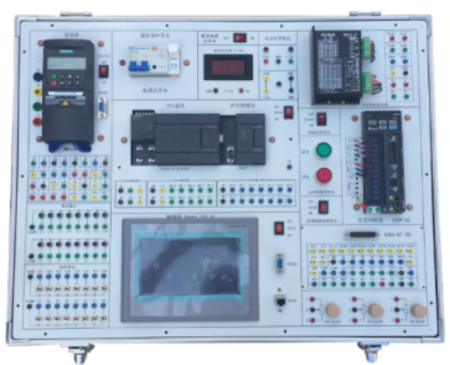

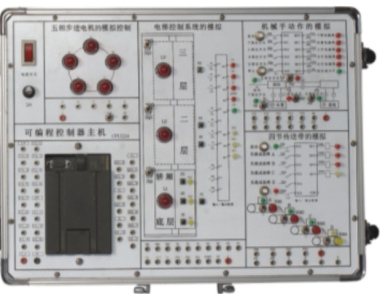

GLPLC-2A型PLC可編程控制器實驗箱
發布時間：2021-03-03 瀏覽次數：3043
一、總體技術概述
1、PLC可編程控制器實驗箱主機采用三菱FX3U-32MR，功能上要完全滿足目前大、中專等院校的PLC教學實驗要求。
2、采用模塊化結構設計，包括PLC主機模塊配有8個模擬實驗模塊，各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗模塊都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口，用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。
3、PLC可編程控制器實驗箱的實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成，由簡到難，從而達到一個循序漸進的學習過程。實驗項目充分貼近實際應用和教學大綱。
4、實驗箱配備MCGS工控組態軟件，配合MCGS屏、變頻器、電機，可直觀地進行PLC基本指令練習、多個PLC實際應用的模擬實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本PLC可編程控制器實驗箱的訓練，使學生很快能適應工業現場的實際操作。
二、詳細技術指標
1、電源輸入
單相三線～220V±10%，50Hz，設有過流保護模塊，起到保護實驗箱的作用。PLC、變頻器、觸摸屏的電源單獨控制。
2、電源輸出
DC：24V/1.5A（2路）。
3、工作環境
溫度為－10℃～＋40℃，相對濕度為<85%。
4、PLC可編程控制器實驗箱體及外型尺寸
箱體采用鋁合金型材，尺寸為530×350×180mm。
5、主機
三菱FX3U-32MR；變頻器模塊：艾默生 EV1000-2S0004G；觸摸屏模塊：TPC7062TI。
6、機箱蓋子正面打開。
7、箱內可放實驗線。
8、配艾默生變頻器手冊。
9、變頻器引出常用端子，三相交流小電機嵌入箱子內，電機軸上加轉盤。
10、控制模塊配置如下:
1).可編程控制器的基本指令編程練習；
2).裝配流水線的模擬控制；
3).LED數碼顯示控制；
4).十字路口交通燈控制；
5).液體混合裝置控制的模擬；
6).機械手動作的模擬；
7).四節傳送帶的模擬；
8).天塔之光的模擬；
9).搶答器控制；
10).送料車控制；
11).水塔水位模擬控制；
12).步進電機模擬控制；
13).噴泉模擬控制；
14).配置9路發光二極管顯示電路；
15).配置鈕子開關、按鈕各9路開關量輸入電路。
三、基本實驗內容
1、可編程控制器的基本指令編程練習
2、裝配流水線的模擬控制
3、 LED數碼顯示控制
4、十字路口交通燈控制
5、液體混合裝置控制的模擬
6、機械手動作的模擬
7、四節傳送帶的模擬
8、天塔之光的模擬
9、組態棒圖實驗教學
1).上位機組態軟件基本編程練習
2).PLC與MCGS觸摸屏通信實驗
四、實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
PLC實驗箱 |
含箱體、電源、FX3U-32MR主機、變頻器、MGCS屏和實驗模塊 |
1 |
|
2 |
實驗用連接線、通信線、電源線 |
|
1 |
|
3 |
整套實驗指導書，變頻器手冊 |
|
1 |
|
4 |
軟件光盤 |
|
1 |
