一、技術概述

1、本模擬電路實驗箱配置帶保險絲管（1A）的220V單相交流三芯電源插座（配三芯插頭電源線一根）。箱內設有二只降壓變壓器，供四路直流穩壓電源及多組低壓交流電源使用。

2、一塊規格為430mm*320mm單面敷銅印刷線路板，正面絲印有清晰的各部件、元器件的圖形、線條和字符并裝接其相應的實際元器件。該板上包含著以下各部分內容：

1).高性能雙列直插式圓腳集成電路插座3只（其中14P 1只，8P 1只, 20P 1只）。

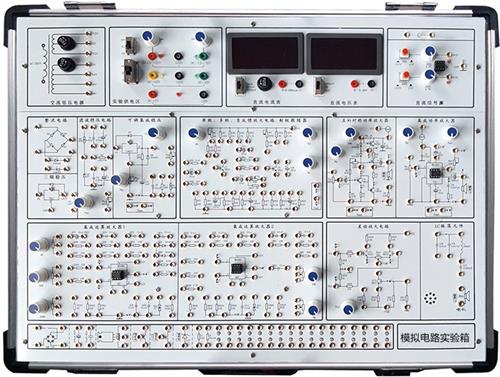

2).GLMD-1型模擬電路實驗箱是由分立元器件所組成的三個電路模塊（單管/負反饋兩級放大器、功率放大器及差分恒流源電路），電路中標有三極管絲印處均焊有鍍銀針，供用戶自由更換器件。

3).300只高可靠的自鎖緊式、防轉、疊插式插孔。它們與集成電路插座、鍍銀針管座以及其它固定器件、線路的連線已設計在印刷線路板上。

4).100根鍍銀（長15mm，其中部分可插接7812、LM317較粗引腳器件）紫銅針管插孔，供實驗時接插小型電位器、電阻、電容、三極管、7812、LM317及其它電子器件之用（它們與相應的鎖緊插座已在印刷線路板一面連通），可供用戶自由搭建電路。

5).GLMD-1型模擬電路實驗箱的面板裝接與正面絲印相對應的電子器件：三端集成穩壓塊7812、LM317、功率放大管TDA2003、雙相晶閘管BTA06、單相晶閘管2P4M，穩壓管、雙向穩壓二極管（2CW231、IN4733、IN4735等）、整流橋堆、測試彎針3只、電阻、電容、100mH色碼電感等元器件。

6).三只獨立電位器單元其中多圈可調的精密電位器2只（470Ω、10K各一只）、碳膜電位器1只（100K）及其它電器，如12V信號燈，100mH電感，揚聲器，12V繼電器。

7).由單獨一只降壓變壓器為實驗提供6V、10V、14V低壓交流電源（AC 50Hz）。

8).提供±12V，0.5A二路直流穩壓電源及0V～+5V、0V～-5V 、0.5A可調直流穩壓電源二路，每路均有短路保護自恢復功能，每路直流電源均有相應的電源輸出插座、開關及LED發光二極管指示，接地可靠，具有電源總開關。

9).附有30根各種長短規格的實驗專用連接導線以及對應的實驗指導書。

以上為GLMD-1型模擬電路實驗箱的實驗配置和詳細功能描述。
