一、產品概述

 PLC可編程控制器實驗裝置，PLC實驗臺，PLC可編程控制器實訓裝置，網絡型PLC可編程控制器實驗裝置供電采用模塊化設計，方便實驗教學及維修；實驗部分提供全部程序和參數，方便學生修改或重新編寫實驗程序；擴展性強：每個控制環節清晰，具有擴展性，方便學生自己重新設計。設備中元件器采用工業級或以上產品，PLC主機等主要部件采用主流廠商產品。

二、工作條件

1、可完成PLC的編程學習，工業網絡架構認識與熟悉，工業以太網通訊及編程，總線通訊，組態軟件控制與監控，遠程控制及工業復雜網絡架構控制設計，實物對象設計及控制設計及各種傳感器及工業元器件的認識與使用等。

2、輸入電源為380V±10％50Hz。

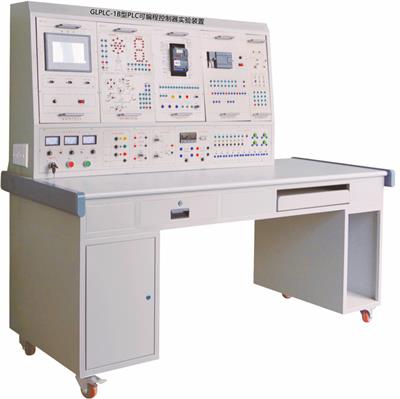

3、實驗臺外形尺寸為1680*780*590mm，PLC可編程控制器實驗裝置整體采用噴塑處理，預留電腦位置，可放置實驗導線，可放置其他工具，實驗裝置配置萬向輪，便于固定或移動。

4、具有安全保護措施，帶接地保護、漏電過載過流保護功能，帶誤操作保護功能，安全性符合相關的安全標準，材質符合環保要求。

5、PLC可編程控制器實驗裝置包含有PLC、模擬量擴展模塊、變頻器、觸摸屏、三相電機、數顯表、伺服系統、步進系統等系列套件。

三、技術參數

1、交流電源控制單元：

整體為模塊化設計，具備多種保護，提供380V及220V電源。

2、直流電源及給定單元：

給定（0-15V可調電壓輸出）直流電流為0～20mA可調輸出，設有基本編程邏輯電平輸出（點動、自鎖）、邏輯電平指示。直流數字電壓表/電流表為電壓表具備5檔量程（500mV-5V-50V-500V-鎖定），電流表需具備5檔量程（2mA-20mA-200mA-2A-鎖定）。2種儀表精度不低于0.2 級，采用工業級柜裝，有手動自動量程，支持工業標準通信網絡接口及協議。

3、西門子1200系列從站：

PLC1含 14 路數字量輸入，10 路數字量輸出，配套電源模塊，2 路模擬量輸入/2路模擬量輸出，集成以太網接口2個，配有數字量輸入輸出模塊；具備脈沖輸出模塊；配套485通訊模塊,端子均引到接線排，并標明線號，并在面板上噴涂端子號；配置DP總線研究系統：滿足PLC DP通信標準；配備相關輔助模塊；PLC2需不少于10路數字量輸入、10路數字量輸出、2路模擬量輸入、2路模擬量輸出，具有RS485通信，具有2路高速脈沖輸出；配置研究型ASI通訊資源：滿足ASI（傳感器\執行器接口）通信標準。

4、西門子G120系列變頻器：

三相輸出，0.55KW，帶以太網通信接口，帶有RS485通信接口及BOP操作面板；配備配套核心控制電機驅動模塊，采用DSP28335 芯片，采用AOD464NMOS進行驅動封裝，NMOS驅動需采用EG3012進行驅動可更換兼容的IR2110S進行驅動；增加EEPROM保存配置數據，可控制電機的三閉環控制，速度環、位置環、電流環。

5、低壓電器：

配置施耐德或者正泰交流接觸器、時間繼電器、熱繼電器、按鈕盒及開關等。

6、三相電機及導軌：

配置三相380V，轉速為1400r/min，90W電機1臺，配套專用導軌，可安裝多臺電機，數顯表，RS485 0-9999轉/分，可顯示正反轉向；配置電機控制模塊帶CAN 接口，USB 接口，10M/100M 以太網接口；功率模塊采用 IPM 模塊；保護功能為故障時立即封鎖 PWM 脈沖輸出。

7、基礎實驗部分：

三相異步電動機常見控制電路的PLC控制。

8、模擬實驗部分：

傳送帶產品計數控制模塊、十字交通燈控制模塊、搶答器的PLC控制模塊、定時閃爍電路模塊、水塔水位控制模塊、船舶應急發電機控制模塊、船舶機艙輔機故障自動切換控制模塊、船舶分油機順序控制模塊、船舶鍋爐水位控制模塊、船用焚燒爐控制模塊，以上實驗模塊印有原理圖、配套按鈕、接觸器、開關、指示燈、號碼管。

9、創新控制實驗部分：

配置溫度PID驅動檢測模塊；直流電機驅動模塊。

四、實驗內容

1、電機PLC基本控制部分

1).三相異步電動機直接啟動控制

2).三相異步電動機的多點控制

3).三相異步電動機的順序控制

4).三相異步電動機的正反轉控制

5).三相異步電動機的延時順序起動、逆序停止控制

6).三相異步電動機星三角減壓起動控制

2、西門子PLC 基本技能實訓

1).PLC的認識實訓

2).PLC的編程軟件認識和使用

3).基本指令實訓

4).定時器指令實訓

5).計數器指令實訓

6).傳送指令實訓

7).數據移位指令實訓

8).算術運算指令實訓

9).邏輯指令實訓

3、基礎實驗

1).傳送帶產品計數控制實訓

2).十字交通燈控制實訓

3).搶答器的PLC控制實訓

4).定時閃爍電路實訓

5).水塔水位控制實訓

6).船舶應急發電機控制實訓

7).船舶機艙輔機故障自動切換控制實訓

8).船舶分油機順序控制實訓

9).船舶鍋爐水位控制實訓

10).船用焚燒爐控制實訓

4、實物類擴展性實驗

1).小車循環往復驅動控制

2).異步電機調速控制

3).溫度控制實驗

4).直流電機負載控制實驗

5、工業網絡通訊實驗

1).PLC之間的組從站多種組網通訊實驗

2).PLC主機與觸摸屏之間的通訊實驗

3).PLC與變頻器之間的通訊實驗；PLC與觸摸屏、變頻器之間的聯動實訓

6、 變頻器實訓項目

1).變頻器功能參數設置與操作

2).變頻器報警與保護功能

3).外部端子點動控制

4).變頻器控制電機正反轉

5).多段速度選擇變頻調速

6).變頻器無級調速

7).基于外部模擬量(電壓/電流）控制方式的變頻調速)

8).瞬時停電啟動控制

9).PID 變頻調速控制

10).PLC 控制變頻器外部端子的電機正反轉

11).PLC 控制變頻器外部端子的電機運行時間控制

12).基于 PLC 數字量控制方式的多段速

13).基于 PLC 模擬量控制變頻開環調速

14).基于 PLC 通信方式的變頻器開環調速

15).基于 PLC 通信方式的速度閉環控制

16).基于 PLC 模擬量方式的變頻器閉環調速

7、觸摸屏實訓項目

1).組態軟件安裝使用：掌握組態軟件的安裝，授權的安裝，軟件中的通訊設置、程序的編寫及下載方法

2).基本指令編程練習實驗：了解觸摸屏編程軟件中工程的創建、組態

3).組態演示實驗：熟悉觸摸屏編程軟件中各種圖形對象的編輯方法

4).組態變量定義與管理實驗：熟悉觸摸屏編程軟件中各種圖形對象的編輯方法

5).組態的動畫連接實驗：熟悉觸摸屏編程軟件中各種圖形對象的編輯方法

6).用戶腳本程序實驗：熟悉觸摸屏編程軟件中各種圖形對象的編輯方法

7).基于觸摸屏的控制方式實驗：掌握觸摸屏的離線模擬，以及與PLC的聯機通信

以上為GLPLC-1B型PLC可編程控制器實驗裝置的基本配置和實驗項目的詳細介紹。
