傳感器實驗臺【GL-ZDGJ型】
發布時間：2021-03-30 瀏覽次數：3004

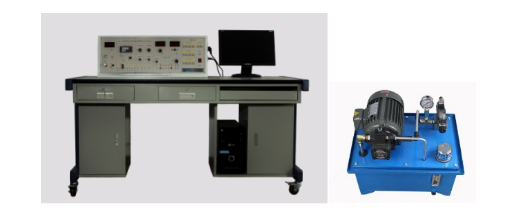

GL-ZDGJ型傳感器實驗臺，高聯傳感器，傳感器試驗臺，傳感器技術實驗臺，傳感器實驗箱，傳感器實訓臺主要用于常用傳感器的檢測實驗以及認知，主要包括傳感器檢測實驗系統和傳感器應用系統兩大部分。
一、傳感器檢測實驗系統
傳感器檢測實驗系統主要以PLC或嵌入式控制單元為主控核心單元，以各傳感器及其相關實驗設備為測試及執行單元，通過中間處理模塊及人機交互系統構建一體化的綜合型傳感器實驗臺。同時，為了方便教學使用，需配套傳感器教學輔助軟件資源。傳感器檢測實驗系統由主控臺、振動源、溫度源、轉動源、液壓源、傳感器和相應的實驗模板、數據采集卡及處理軟件、實驗臺桌以及教學輔助軟件等部分組成，可完成應變傳感器、溫度傳感器、壓力傳感器、差動變壓器等傳感器的原理與性能實驗。
二、傳感器應用系統
可實現液壓系統壓力、流量傳感器以及位移位置類傳感器（光柵尺、電容接近開關、電感接近開關、光電開關、傾角傳感器等）的應用實驗。
三、技術參數
1、輸入電源：AC220V±10% 50Hz
2、裝置容量：＜500VA
3、外形尺寸：傳感器實驗臺尺寸為1400mm*700mm*1200mm
4、安全保護：具有漏電保護功能，安全符合相關標準
四、主控臺部分
1、實驗工作臺
實驗工作臺采用鋼質雙層亞光密紋噴塑結構；桌面采用防火、防水、耐磨高密度板；設有帶鎖抽屜，用于存放實驗導線、實驗資料，下方設有儲物柜，用于放置實驗模塊、傳感器；電腦桌聯體結構設計，配有主機放置箱、鍵盤抽屜等；底部設有四個萬向輪，便于移動和設備布局。
2、主控臺
采用鋼質雙層亞光密紋噴塑結構、鋁質操作面板，文字符號采用現代彩色噴描技術處理，面板標識清晰且經久耐用。
3、供電電源：采用單相三線制電源輸入，經過漏電保護器輸出，并設有電源指示及過流保護裝置。
4、提供穩定的±15V、+5V、±2～±10V可調、2～24V可調直流穩壓電源，有短路保護功能。
5、頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm。
6、計時器：0～9999s，精確到0.1s。
7、加熱源：0～220V交流電源加熱，＜150℃（可調）。
8、轉動源：0－2400轉／分（可調）。
9、振動源：振動頻率1Hz～30Hz（可調）。
五、數據采集系統
通過數據采集卡及相關軟件，主要完成實時采集實驗數據，對數據進行動態或靜態處理和分析。
六、傳感器及相應實驗模塊
序號
名稱
規格
1
應變傳感器實驗模塊
模塊采用鋼質箱體，PCB材質面板；配有應變傳感器及相關電路，電路相關接口引出，方便學員測試和組合單臂電橋、半橋、全橋、電子秤等不同的實驗回路
2
溫度傳感器實驗模塊
模塊采用鋼質箱體，PCB材質面板；配有溫度傳感器（集成溫度傳感器、Pt100鉑電阻、Cu50銅電阻、K型熱電偶等）及相關電路，電路相關接口引出，方便學員測試和進行相關溫度傳感器的溫度特性測試實驗
3
壓力傳感器實驗模塊
模塊采用鋼質箱體，PCB材質面板；配有壓力傳感器及相關電路，電路相關接口引出，方便學員測試和進行壓力傳感器的壓力測量實驗
4
差動變壓器實驗模塊
模塊采用鋼質箱體，PCB材質面板；配有差動變壓器及相關電路，電路相關接口引出，方便學員測試和進行差動變壓器性能測試實驗
七、壓力流量檢測系統所包含裝置及規格
序號
名稱
規格
1
液壓泵及
驅動電機
（1）液壓泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；變量葉片泵：額定流量8L/min，額定壓力7MPa；電機：三相交流電源AC380V±10%，額定功率：1.5kW，額定轉速1420r/min
（2）配有吸油過濾器、油溫液面計、清潔蓋、空氣濾清器等液壓輔件
（3）液壓油箱：鋼質箱體,表面磷化噴塑處理；配有運行所需的液壓油
2
電氣控制箱
采用鋼質箱體,表面磷化噴塑處理；具有液壓泵啟停控制、急停控制、系統加載/卸荷控制、本地/遠程控制等功能，具有接地保護、漏電保護、液壓泵防反轉保護等功能，可對設備及操作者進行有效保護
3
鋁合金型材操作板
采用工業鋁合金型材，槽間距≦40mm，型材截面≧20×80mm
4
溢流閥
板式連接，主要由閥體、主閥、導閥、卸荷閥等組成，調節壓力至10MPa，控制油內控內排，工作油口壓力至35MPa,流量可至250L/min,24V電源
5
節流閥
板式連接結構閥；8通徑；壓力可至35MPa；單向閥開啟壓力0.05MPa
6
壓力繼電器
板式連接結構閥；設定壓力可達10MPa；配有帶刻度調節手柄
7
液壓閥塊1
（1）45#鋼材質，帶彈性卡腳、銅軸、鋼質半圓按鈕頭（厚≥7mm）
（2）配裝2個快速接頭、2個帶組合墊油堵
（3）外形尺寸≥130×70×35mm(不含卡腳)
8
液壓閥塊2
（1）45#鋼材質，帶彈性卡腳、銅軸、鋼質半圓按鈕頭（厚≥7mm）
（2）配裝1個快速接頭、1個帶組合墊油堵
（3）外形尺寸≥70×70×35mm(不含卡腳，參考尺寸)
9
壓力傳感器
壓力測量范圍0-10MPa,標準信號輸出
10
流量傳感器
流量上限至10L/min
11
智能流量顯示儀
6位LED數顯；輸出形式:4-20mA輸出、繼電器輸出；配有參數設定按鍵
12
壓力表
量程范圍0-10MPa
八、位移檢測系統所包含裝置及規格
序號
名稱
規格
1
位移檢測對象
主要由步進電機及其驅動器、滾珠絲杠、直線導軌、機械安裝組件等組成，行程不低于260mm
2
拉繩傳感器
量程不低于300mm,精度不低于0.1%，具有精密與鋼線呈比例的旋轉輪轂，多種連接方式
3
光柵尺
量程不低于320mm，分辨率不低于5um
4
電容接近開關
常開，DC24V供電
5
電感接近開關
常開，DC24V供電
6
光電開關
常開，DC24V供電
7
傾角傳感器
雙軸，不低于-45～+45度，標準信號輸出
8
光電編碼器
DC24V供電，1024p/r
九、實驗項目
1、傳感器原理與性能實驗
（1）金屬箔式應變片單臂電橋性能實驗
（2）金屬箔式應變片半橋性能實驗
（3）金屬箔式應變片全橋性能實驗
（4）直流全橋的應用——電子秤實驗
（5）交流全橋的應用——振動測量實驗
（6）擴散硅壓阻壓力傳感器的壓力測量實驗
（7）鉑電阻溫度特性實驗
（8）銅電阻溫度特性實驗
（9）K型熱電偶測溫實驗
（10）E型熱電偶測溫實驗
（11）差動變壓器性能實驗
（12）溫度控制實驗
（13）轉速控制實驗
（14）金屬箔式應變片單臂、半橋、全橋性能比較實驗
（15）金屬箔式應變片溫度影響實驗
（16）數據采集系統實驗（靜態舉例）
（17）數據采集系統實驗（動態舉例）
2、壓力流量檢測實驗
（1）液壓壓力的檢測實驗
（2）液壓流量的檢測實驗
3、位移檢測實驗
（1）接近開關的檢測實驗（電感、電容、光電）
（2）行程開關的檢測實驗
（3）光纖位移傳感器的檢測實驗
（4）霍爾位移的檢測實驗
（5）傾角傳感器的檢測實驗
（6）光電編碼器的檢測實驗
（7）線位移檢測實驗
（8）角位移檢測實驗
