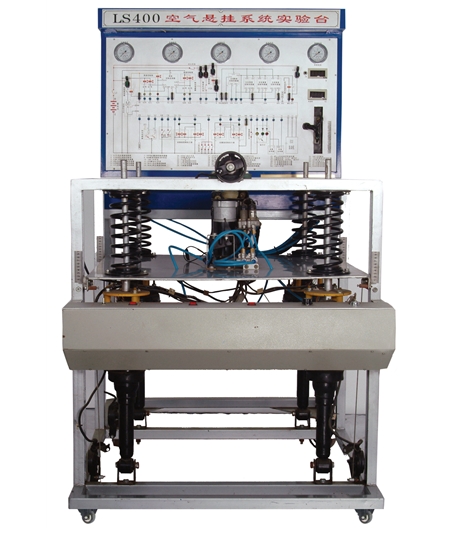

自動空氣懸掛系統實訓臺

一、產品簡介

實訓臺以真實的汽車空氣懸架系統為基礎，充分展示汽車空氣懸架的組成結構和工作過程。配以測試端子以及故障模擬系統組成。適用于汽車空氣懸架電路構造與維修實訓教學，能夠滿足對汽車空氣懸架工作原理、故障設置及診斷的教學需要。

二、產品配置

空氣懸架ECU、壓縮機、1號高度控制閥、2號高度控制閥、高度控制繼電器、左右前懸掛控制執行器、左右后懸掛控制執行器、左右前控制傳感器、左右后控制傳感器、高度控制開關、各種模擬開關信號、診斷座、移動機架等組成。試驗臺機箱為全金屬噴塑，鋁合金噴塑面板，并在面板上銘刻了空氣懸架電路彩色原理圖，外接式的檢測端子。

三、產品特點

1、可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構。

2、操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。

3、測試面板帶完整電路圖與雙向測試端口，不用拔拉電器插頭或穿刺導線。

4、能開展包括電阻、電壓、頻率、脈寬、占空比、示波和導通性測試等全部應用技術的實踐性教學與實作訓練

5、面板采用工程鋁板上雕刻有有彩色電路圖和工作原理示意圖，圖上零部件代號與圖下方零部件名稱一一對應，直觀認識和分析汽車電動座椅的工作原理。

6、可選擇故障模擬裝置（手動，遙控），模擬常見故障，便于學生考試。

7、鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，帶有移動腳輪和腳輪自鎖裝置。

四、外形尺

外形尺寸（長*寬*高）：1600*100*1800mm
