一、概述：

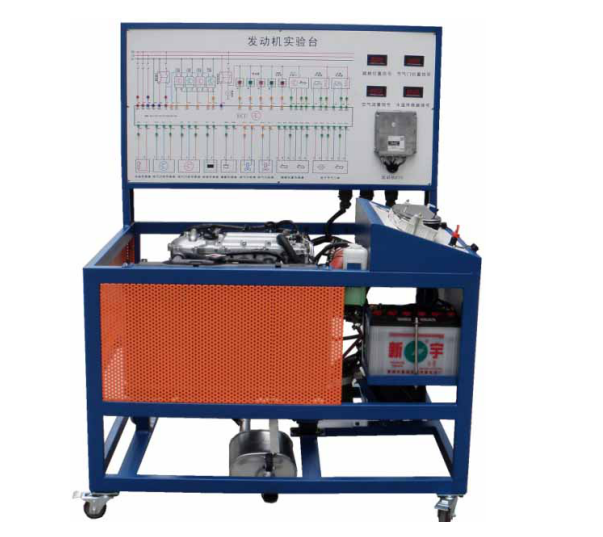

本汽油發動機實訓臺以電噴汽油發動機總成為基礎，由發動機運行臺架和電控試驗臺兩大部分獨立組成。適用于電控汽車發動機檢測與維修實訓教學，能夠滿足對電控汽車發動機的結構、工作原理、故障設置及診斷的教學需要。

二、產品配置：

1、實訓臺主臺架配備原車電控汽油發動機總成、所有的傳感器、執行器、供油系統、散熱系統、電源系統、進排氣系統、油門操縱機構等；

2、控制臺鋁合金面板設有組合儀表、控制電腦ECU、OBDⅡ檢測座（電腦數據檢測端口）、防盜電腦、帶鑰匙芯片原車點火開關、1個數字噴油脈寬表、3個數字式傳感器信號電壓表；3個傳感器信號模擬裝置；電控試驗臺機箱為全金屬噴塑，鋁合金噴塑面板，并在面板上銘刻了發動機電控系統電路彩色原理圖，外接式的檢測端子。

三、產品特點：

1、本汽油發動機實訓臺由發動機電控單元、原車線束、點火開關、組合儀表、OBD-II診斷座、油箱、水箱、蓄電池等組成；

2.、控制面板圖采用噴塑鋁板制成，永不褪色；

3.、面板電路圖詳細、完整、并裝有大量數據檢測孔，孔旁都標有腳號；

4、LED動態顯示系統設計先進，氧傳感器指示會自動顯示混合氣濃、稀，4只噴油嘴工作動態顯示；

5、實訓臺主要傳感器信號都配有模擬裝置，可快速演示信號變化，對電噴發動機系統的影響；

6、故障設置系統設計有十幾路故障，配合解碼儀可進行比真車效果還要好的排故實驗、實訓；

7、原廠發動機，裝備正廠零部件，系統運轉正常，出廠時無故障碼；

8、防盜系統采用正廠防盜電腦，配有原廠防盜密碼，點火鑰匙內配有電子芯片，開機自動識別；

9、鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，帶有移動腳輪和腳輪自鎖裝置。

四、外形尺寸：

臺架尺寸：（長*寬*高）1600*1000*1000（mm）控制箱尺寸：（長*寬*高）1000*600*800（mm）
