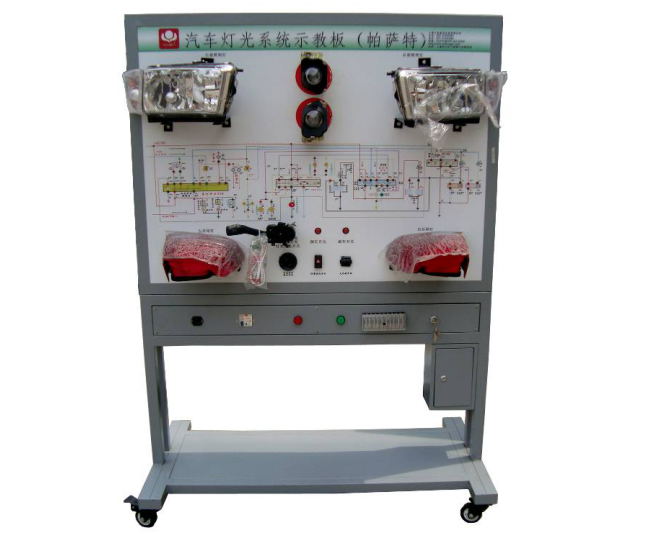

燈光照明系統示教板

一、產品簡介

示教板以汽車主流燈光照明信號系統實物為基礎，充分展示汽車燈光照明系統的組成結構和工作過程。配以測試端子以及故障模擬系統組成。適用于汽車燈光信號電路構造與維修實訓教學，能夠滿足對汽車燈光照明信號工作原理、故障設置及診斷的教學需要。

二、產品配置

點火開關、繼電器和保險絲盒、霧燈、前照燈、轉向燈、示寬燈、組合尾燈、牌照燈、閱讀燈、組合開關、大燈開關、霧燈開關、危險燈開關、閃光繼電器、倒車燈開關、剎車燈開關、開關電源、移動臺架及大容量免維護開關電源等組成。示教板機箱為全金屬噴塑，鋁合金噴塑面板，并在面板上銘刻了燈光照明系統電路彩色原理圖，外接式的檢測端子。

三、產品特點

1、系統采用高性能開關電源供電、可靠性高，不需維護。

2、大面積噴砂面板、電路圖，圖上零部件代號與圖下方零部件名稱一一對應。

3、 真實可運行的汽車燈光系統，充分展示汽車燈光系統的組成結構。

4、操縱各種燈光開關，可真實演示汽車燈光系統工作過程。

5、 示教板面板上安裝有檢測端子，可直接在面板上檢測燈光系統各電路元件的電信號。

6、可選擇故障模擬裝置（手動，遙控），模擬常見故障，便于學生考試。

7、示教板底架部分帶有移動腳輪和腳輪自鎖裝置。

四、外形尺寸

外形尺寸（長*寬*高）：1200*500*1800mm
