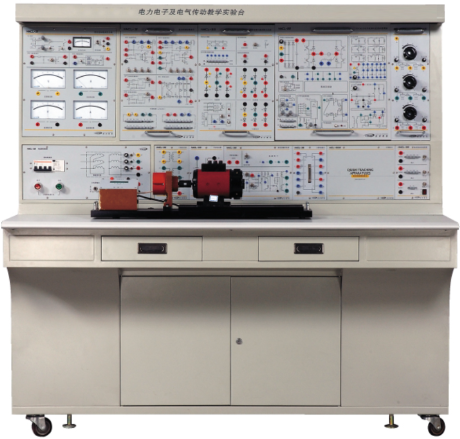

GLDDZ-1型電力電子及電氣傳動實驗裝置產品介紹

一、概述

GLDDZ-1型電力電子及電氣傳動實驗裝置結合《電機學》、《電力電子技術》、《電機控制技術》學科的發展，使用新的實驗線路和設計理念，完全兼容《電力電子技術》、《電力拖動自動控制系統》、《電機學》、《電機拖動》的實驗?？煽康陌踩Ｗo體系、靈活多變的實驗對象選擇、高性能的電源、信號、測量系統為開放性、設計性、創新性、實驗創造是必要條件。

二、技術條件

1、工作電源：三相四線（或三相五線）30V±5%，頻率50Hz；

2、輸入電源功率：〈1.5KVA；

3、GLDDZ-1型電力電子及電氣傳動實驗裝置尺寸：1800mm*700mm*高1580mm；

4、絕緣電阻：〉5MΩ；

5、保護措施：可靠的人身安全保護體系。

三、產品特點

1、具有很好的實用性和兼容性，兼容《電力電子技術》、《電力拖動自動控制系統》、《電機學》、《電機拖動》等課程的實驗，實驗內容既全面又新穎。

2、具有可靠的人身安全保護體系，工作電源完全隔離變壓器浮地輸出，同時配置了電壓型漏電保護和電流型漏電保護系統，所有高壓輸出部分全部采用非接觸式保護套接線柱。完善的保護實驗操作者的人身安全，為開放性實驗創造必要條件。

2、具有可靠的設備自保護體系，系統所有測量儀表全部具有過載告警及保護功能；輸出電源具有過載及短路保護功能；進線具有缺相指示和相許保護功能。針對實驗設備的特殊需要增設是過壓保護功能，使三相可調輸出電壓限制的所需范圍以內，對設備的安全工作起保障作用。

3、提供高性能的實驗數據測量手段，儀表全部采用新的智能化、數字化、網絡化技術、測量精度高，功能完善，具有計算機通信功能，具有遠程網絡儀表校驗和精度標定功能；電源帶數字化監測輸出變量；轉速信號和轉矩信號全部數字化顯示，特殊的控制線使轉矩、轉速測試系統能測量交流電機M-S曲線的非穩定區。

4、晶閘管實驗主電路部件，是實驗系統中重要組成部件之一，該部件有12路晶閘管；六路整流二極管；阻容吸收；續流二極管；平波電抗器；脈沖輸入專用插座等構成。采用特殊的翻蓋結構形式便于觀測內部結構，維護方便。針對實驗的需要特別增加了脈沖指示電路及熔斷器通斷指示電路，便于故障判斷。

5、晶閘管觸發電路部件，是實驗裝置中重要組成部件之一，主要由同步電源觀察孔；鋸齒波觀察孔，單、雙脈沖觀察孔；觸發脈沖控制按鈕；數字式電壓給定及指示；電流反饋與過流保護；脈沖選擇；移相控制電壓；脈沖功率放大及驅動電路等構成。采用特殊的翻蓋結構形式便于觀測內部結構，維護方便。

6、電力電子自關斷器件與驅動電路部件，是實驗裝置中重要組成部件之一，包含主電路；控制電源；RCD吸收電路；GTR、功率MOSFET、IGBT等電力電子器件及隔離與驅動電路；實驗可變負載等構成?？赏瓿扇N典型自關斷器件的靜態特性完全測試、磁隔離與光耦隔離電路研究、分立線路和集成線路驅動研究、RCD吸收電路及器件在不同負載性質下開關特性研究等實驗內容。

四、實驗項目

1、電力電子技術實驗

1).單結晶體管觸發電路和單相半波可控整流電路實驗

2).正弦波同步位移觸發電路實驗

3).鋸齒波同步移相觸發電路實驗

4).單相橋半控整流電路實驗

5).單相橋全控整流及有源逆變電路實驗

6).三相橋式全控整流及有源逆變電路實驗

7).三相交流調壓電路實驗

8).單相并聯逆變電路實驗

9).直流斬波電路實驗

10).單相交流調壓電路實驗

11).自關斷電力電子器件及其驅動與保護電路實驗

12).PEC功率因數校正電路實驗

13).Buck-Boost開關拓撲和穩壓電源觀察實驗

14).Cuk開關拓撲和穩壓電源實驗

15).全橋、半橋開關拓撲和穩壓電源實驗

16).移相全橋零電壓開關穩壓電源實驗

17).準諧振軟開關穩壓電源實驗

18).單相交流調壓（斬控）電路實驗

19).單相交流SPWM變頻率調速電路實驗

2、直流調速系統實驗

1).晶閘管直流調速系統參數和環節特性測定

2).晶閘管直流調速系統主要單元調試

3).單閉環晶閘管不可逆直流調速系統實驗

4).雙閉環晶閘管不可逆直流調速系統實驗

5).邏輯無環直流可逆調速系統實驗

6).雙閉環可逆直流PWM（H橋可逆）調速系統實驗

7).直流無刷電機控制實驗

3、交流調速系統實驗

1).雙閉環三相異步電動機調壓調速系統實驗

2).雙閉環三相異步電動機串級調速系統實驗

3).三相異步電動機（SPWM）變頻調速實驗

4).空間矢量控制（SVPWM）變頻調速系統實驗

4、控制理論實驗

1).典型環節模擬實驗

2).控制系統瞬態響應及平率特性的測量

3).線性系統串聯校正的模擬研究

4).典型飛線性環節的模擬實驗
