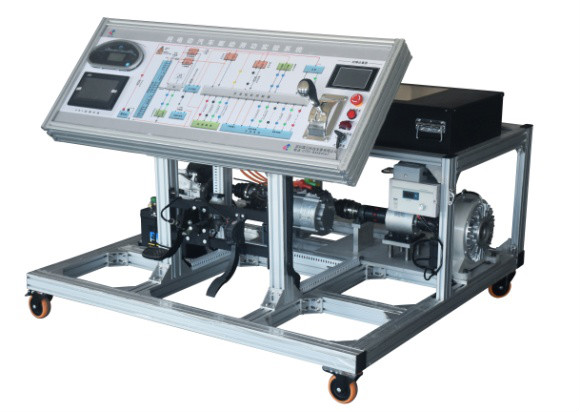

一、產品組成

驅動電池組、驅動電機、電機控制器、車載充電機、dc-dc控制器、驅動傳動系統、低壓蓄電池、控制面板、電動車儀表、換擋控制系統、制動系統、油門踏板、急停開關、7寸BMS信息監控顯示屏、故障設置器系統、移動臺架等

二、產品規格

面板尺寸：長寬高1200mm×500mm

臺架尺寸：長寬高1400mm×1200mm×1200mm

工作電壓：DC72V

三、功能描述

真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。

實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，面板打印有不褪色的UV平板噴繪的彩色電路原理圖。

實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。

實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等，設置故障模擬與排除裝置。

實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。

實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。

實訓臺采用高強度鋁架結構，臺架正面鋁槽內加裝彩色帶裝飾、帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

整車控制器在面板上安裝開放式插接端子，方便檢測與診斷、二次開發調試。

同步PC版：

GL-DQ型新能源汽車驅動實訓臺http://www.kbrfw.cn/prodisplay.php?id=286
