一、產品簡介

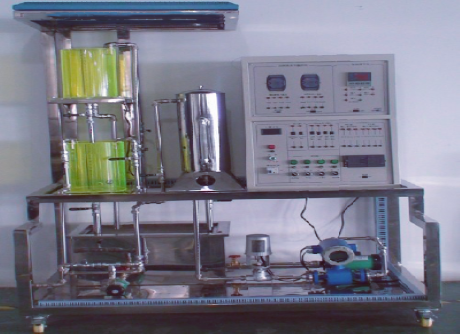

  GLGK-X型過程控制實訓裝置是我公司根據當前教學實際需要而開發的過程控制實訓裝置，該裝置功能齊全，占地面積不大，經濟適用。

1、框架：整體網格框架，規格：約1160×600×1900mm；

2、被控對象：1#液位槽φ240×400mm，2#液位槽φ240×300 mm，均為進口亞克力；儲水槽400×400×400 mm，不銹鋼；

3、動力泵：輸出流量：2m3/h，揚程：5.6m，工作電源：220VAC；電磁流量計：1.2m3/h，測量范圍：0-1.2m3/h，輸出信號：4-20mA，工作電源：220VAC，精度：0.5級；

4、液位檢測：壓力變送器，測量范圍：0-5KPa，輸出信號：4-20mA，電源：24VDC，精度：0.5級；

5、電動調節閥：作用方式：電開型，控制信號：4-20mA，流量特性：線性，閥體材質：鑄鋼，閥內件材質：不銹鋼，工作電源：220VAC；電磁閥，工作電壓:24VDC，作用方式：常開，電源：220VAC；

6、實驗控制操作臺：規格：約1200×700×1600mm，配有I/O信號接口面板，信號插座面板，輸入模塊；ICP8017-8路模擬量輸入；輸出模塊 ICP8024-4路模擬量輸出；RS232/ 485轉換頭；24V開關電源，24V5A；

7、實驗操作指導書，實驗裝置電氣附件。

二、所需電腦配置：

1、GLGK-X型過程控制實訓裝置的電腦配置為WIN7或WIN10。
