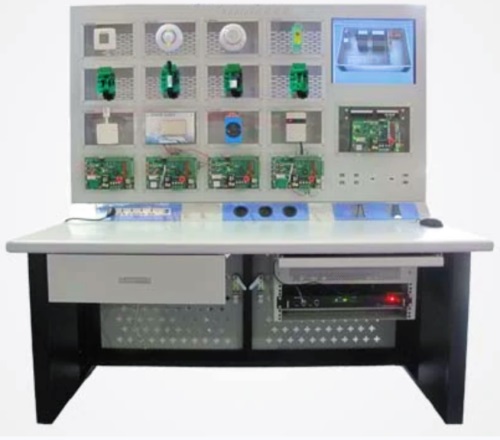

物聯網技術實驗臺【GLW-Z型】
物聯網技術實驗臺【GLW-Z型】
一、平臺配置
1、GLW-Z型物聯網技術實驗臺臺架：配置鋁型材框架、防火桌面板、鈑金電箱等；
2、電源監控報警模塊：配置有越級跳閘保護、電源間短接檢測保護及報警指示等功能；
3、安全插拔端子模塊：配置有高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座及插線；
4、主控真實器件：配置有智能建筑及 ARM 嵌入式總線網絡物聯網系統的he心主控真實設備，能完成接線、編程、組態、集成、調試、運行、診斷及維護和二次設計等；
5、負載模擬元件：配置有系統所需的各類模擬輸入輸出負載等；
6、編程開發軟件：配置有物聯網網絡技術相關開發軟件，源代碼與通訊協議開放，方便拓展與其它系統的集成；
7、建筑仿真教學軟件：采用虛擬仿真技術，在模擬動畫效果中加入人機交互，以達到教學的目的性與學習的趣味性，加深學生對知識的理解和運用。通過人機交互，使學生在每一個環節都參與其中，便于學生理解理論知識。
8、GLW-Z型物聯網技術實驗臺詳細清單
鋁型材支架、防火桌面板、高強度鈑金電箱、防護擋板、嵌入式編程主機模塊、鍵鼠及其托盤模塊、鼠標、液晶顯示器、檢測執行機構、2P空氣開關、漏電保護模塊、報警模塊、自復位按鈕、急停開關、AC220V 導軌三插模塊、AC220V 導軌二插模塊、DC0-30V 可調開關電源、可調電位器、直流數字電壓電流表、四層警示燈、10A 安全插拔端子、5A安安全插拔端子、硬盤錄像機、SATA 硬盤、液晶監視器、高速球型攝像機、紅外槍型攝像機、自鎖按鈕帶、 DC24V 綠指示燈、繼電器轉換電路板、DC12V 閃光蜂鳴器、網絡視頻監控管理軟件、視頻監控無線客戶端軟件、DDC 主機、自鎖按鈕帶 DC24V 綠指示燈、自復位按鈕帶 DC24V 紅指示燈、DC24V 黃指示燈、繼電器轉換電路板、電位器、直流電壓調節轉換電路板、直流電壓輸入變送數碼管、開放式集成應用與開發軟件、嵌入式主控板、水閥及氣閥功能模塊、光照度傳感器及電動窗簾功能模、PM2.5 及空氣質量傳感器功能模塊、空氣、土壤溫濕度傳感器及植物澆灌功能模塊、人體熱釋電傳感器功能模塊、稱重模塊、火焰及二氧化碳傳感器模塊、安防門禁模塊、CAN通信適配器、Wi-Fi紅外控制器、無線路由器、USB 無線網卡、WiFi觸摸屏智能終端、自鎖按鈕帶 DC6.3V 綠指示燈、自復位按鈕帶 DC6.3V 紅指示燈、DC6.3V 黃指示燈、DC6.3V 紅、綠指示燈、PM2.5 檢測器模擬機、二氧化碳傳感器模擬機、壓力變送稱模擬機、空調及空氣凈化器等、紅外遙控器、ARM 仿真器、PC 智能家居監控軟件、Android 智能家居監控軟件、ARM 編程開發軟件、Android 編程開發軟件包、視頻接口服務器軟件、物聯網接口服務器軟件、智能樓宇集成監控軟件、10A安全插接線、5安安全插接線、安全插接線理線架等。
二、實驗實訓項目
1、系統的插接線、編程、調試、運行、維護及維修；
2、高清同軸視頻信號與硬盤錄像機的連接與配置；
3、高速球型攝像機、紅外槍型攝像機及監視器與硬盤錄像機的連接與監控；
4、通過硬盤錄像機控制高速球型攝像機的云臺運動與鏡頭動作；
5、通過硬盤錄像機設置與調用高速球型攝像機的云臺預置位與巡航；
6、監控畫面動態變化與周邊報警的自動錄像；
7、被動紅外入侵探測器、主動紅外對射探測器及聲光警號與硬盤錄像機的連接與設置；
8、視頻監控系統與周邊安防系統的聯動；
9、網絡視頻監控管理軟件的局域網監控；
10、開放式集成應用與開發軟件的安裝、編程、開發及集成；
11、開放式集成應用與開發軟件的監控界面設計、開發及監控；
12、光照度開關及鹵鎢燈與 DDC 控制模塊的連接及日程時間編程；
13、光照度傳感器及 LED 燈與 DDC 控制模塊的連接及模擬量輸入輸出編程；
14、被動紅外探測器及日光燈與 DDC 控制模塊的連接及延時編程；
15、三聯場景按鈕及日光管與 DDC 控制模塊的連接及數字量邏輯編程；
16、緊急開關與 DDC 控制模塊的連接及模擬量邏輯編程；
17、基于 CAN 總線通信的光照度傳感器檢測；
18、基于 CAN 總線通信的空氣質量傳感器檢測；
19、基于 CAN 總線通信的空氣溫濕度傳感器檢測；
20、基于 CAN 總線通信的土壤溫濕度傳感器檢測；
21、基于 CAN 總線通信的二氧化碳傳感器檢測；
22、基于 CAN 總線通信的 PM2.5 檢測；
23、基于 CAN 總線通信的重量傳感器檢測；
24、基于 CAN 總線通信的火焰傳感器檢測；
25、基于 CAN 總線通信的人體熱釋傳感器檢測；
26、基于 CAN 總線通信的安防檢測；
27、基于 CAN 總線通信的電動窗簾控制；
28、基于 CAN 總線通信的燈光照明控制；
29、基于 CAN 總線通信的氣閥控制；
30、基于 CAN 總線通信的水閥控制；
31、基于 CAN 總線通信的植物澆灌控制；
32、基于 CAN 總線通信的喂魚控制；
33、基于 CAN 總線通信的空氣凈化器控制；
34、基于 CAN 總線通信的冷暖風機控制；
35、基于 CAN 總線通信的液晶監視器控制；
36、基于 CAN 總線通信的電鎖控制；
37、基于 WIFI 通信的紅外學習和控制；
38、基于 CAN 總線的 PC 監控；
39、基于 WiFi 通信的智能家居監控；
40、集成監控軟件通過視頻接口服務器連接硬盤錄像機并監控實時畫面；
41、GLW-Z型物聯網技術實驗臺集成監控軟件連接 DDC 主機模塊并監控實時數據；
42、集成監控軟件通過物聯網接口服務器連接 CAN 總線并監控實時數據；
43、基于智能樓宇集成監控軟件的 SAS.BAS 及 IOT 集成系統的綜合集成監控管理。
