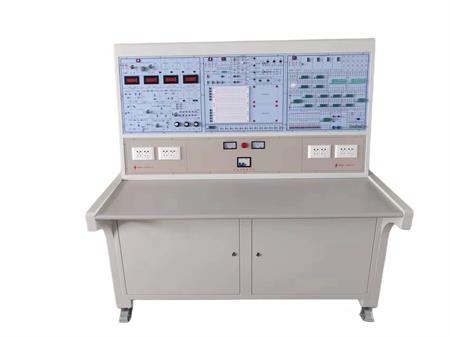

數電模電綜合實驗臺【GLSM-02D型】
數電模電綜合實驗臺【GLSM-02D型】
一、總體概述
本數電模電綜合實驗臺主要是進行有關數字電路、模擬電路、集成電路實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種實驗電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，主要實驗單元采用配套實驗模塊完成可根據不同需求選擇實驗擴展模塊完成相關實驗內容，可滿足課程實驗教學的需要。
1、實驗臺
①實驗臺尺寸：1400*700*1450mm。整體采用60*60優質工業型材做主體支架，桌身采用優質鋼板成型做骨架，桌下帶半高有鎖吊柜（離地350mm），外表面噴涂環氧聚塑材料，保證整機堅固耐用，美觀大方。桌子的底部安裝帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。桌面采用25mm厚高密度纖維板外貼防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。
②供電電源：AC220V±10%，50/60Hz，額定電路5A，配備漏電保護開關。環境溫度-50℃～40℃，相對濕度≤85%RH（25℃）。
③母板采用2mm厚印制線路板制成，正面印有元器件圖形符號及相應的連線，反面為印刷線路，并焊好相關的元器件等。
④實驗臺配備雙聯插座4組，可用于儀器、儀表供電。
2、數字電路模塊，1套
①±l5V/0.5A，±5V/0.5A電源各1組均有短路過載保護，自動恢復功能，連接到數電實驗主面板。
②2組單次脈沖信號輸出模塊。
③頻率連續可調脈沖源1組，頻率可粗調、細調。
④固定頻率脈沖源可輸出1MHz、100KHz、10KHz、1KHz、100Hz、10Hz、1Hz頻率各1組。
⑤有源蜂鳴器（帶驅動電路）1組。
⑥十六路邏輯電平指示1組。
⑦十六路邏輯電平輸出1組。
⑧BCD編碼開關邏輯電平輸出2組。
⑨BCD譯碼LED數碼管顯示電路4組，電源配套獨立開關。
⑩分立器件：可調電阻/電位器10KΩ、100KΩ、1MΩ各1只；無源晶振12MHz、6MHz、4MHz、32.768KHz各1只；電容22pF、10nF、100nF電容各2只；1N4148二極管3只。
?DIP14鎖緊IC插座6只；DIP16鎖緊IC插座5只；DIP20（寬、窄都可以插）鎖緊IC插座3只；DIP40（寬、窄都可以插）鎖緊IC插座2只。
?分立器件轉換萬能插座1組，可插電阻、電容、晶體管等器件。
3、模擬電路模塊，1套
①配備±12V/0.5A，±5V/1A，各一組均有短路過載保護，自動恢復功能，連接到模電實驗主面板。
②點位器/可調電阻100Ω（1只）、220Ω（1只）、470Ω（1只）、4.7KΩ（1只）、1KΩ（1只）、10KΩ（2只）、20KΩ（2只）、51KΩ（1只）、68KΩ（1只）、100KΩ（1只）、47KΩ（1只，多圈）。
③DIP14鎖緊IC插座1只；DIP8鎖緊IC插座2只。
④揚聲器8Ω/0.5W 1只。
⑤LM317實驗單元1組，LM7805實驗單元1組，4007整流單元1只，電容470uF 1只，10uF 1只，穩壓二極管實驗單元1組。
⑥光電二極管1只，光電三極管1只，咪頭1只，光敏電阻5516 1只，1N4148 2只，300R/5W電阻1只，發光二極管紅色1只，發光二極管綠色1只，5V有源蜂鳴器1只，穩壓二極管1N4618 2只，OP07C運算放大器3只，uA741運輸放大器1只，三極管轉換插孔2組。
⑦擴展模塊插座2組。
⑧自由實驗單元1組。
⑨低頻信號源1組，可輸出正弦波、方波、三角波，頻率及幅度可調節，輸出可衰減-20dB。
⑩直流電壓信號源2組，可輸出0~±5V、0~±0.5V兩種模式選擇。
4、實驗導線，1套，滿足實驗需求并有余量。
5、實驗指導書，1本。
二、數電模電綜合實驗臺實驗項目
1、數字電路模塊
①晶體管開關特性、限幅器與鉗位器。
②TTL集成邏輯門邏輯功能與參數測試。
③CMOS集成邏輯門邏輯功能與參數測試 。
④集成邏輯電路連接和驅動。
⑤組合邏輯電路設計與測試。
⑥譯碼器及其應用。
⑦數據選擇器及其應用。
⑧觸發器及其應用。
⑨計數器及其應用。
⑩移位寄存器及其應用。
?脈沖分配器及其應用。
?使用門電路產生脈沖信號—自激多諧振蕩器。
?單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路。
?555時基電路及其應用。
?D/A、A/D轉換器。
?智力競賽搶答裝置—綜合性實驗。
?電子秒表—綜合性實驗。
?三位半直流數字電壓表—綜合性實驗。
?數字頻率計—綜合性實驗。
?拔河游戲機—綜合性實驗。
21隨機存取存儲器2114A及其應用—綜合性實驗。
2、模擬電路模塊
①三位單級放大電路實驗。
②兩級放大電路。
③負反饋放大電路實驗。
④射級跟隨器。
⑤差動放大電路實驗。
⑥比例求和運算電路。
⑦集成功率放大器實驗。
⑧有源RC電壓放大電路實驗。
⑨積分與微分電路實驗。
⑩RC波形發生電路實驗。
?LC正弦波振蕩電路和選頻放大電路實驗。
?波形變換電路實驗。
?電壓比較器。
?有源RC濾波電路實驗。
?直流穩壓電源實驗。
?低頻小信號放大電路設計與制作實驗。
?可編程放大器實驗。
?互補對稱功率放大器。
3、擴展模塊
①二極管穩壓電路
②單管放大電路
③三端集成穩壓器穩壓電路
④分立元件穩壓電路（半波、全波）
⑤分立元件直流穩壓電路
⑥單結晶體管振蕩電路
⑦分立元件晶閘管調光電路
