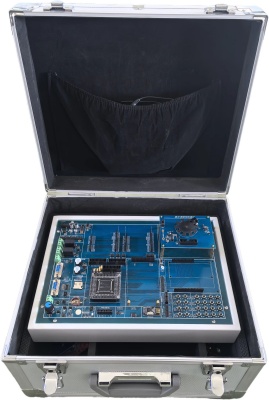

GLDPJ-2A型測控系統實驗平臺采用基于ARM CORTEX-M3內核的、意法半導體（ST）公司原裝進口高性能MCU-STM32F103ZET6核心板，核心板與主板獨立分開可用，仿真調試、編程、下載功能于一體，適用于教學、創新、竟賽等。
一、平臺特點
1、GLDPJ-2A型測控系統實驗平臺采用基于ARM CORTEX-M3內核的、意法半導體（ST）公司原裝進口高性能MCU-STM32F103ZET6
2、核心板與主板獨立分開可用，仿真調試、編程、下載功能于一體，適用于教學、創新、竟賽等。
3、CPU資源IO口對用戶開放。
4、含保護電路，仿真器與用戶電路采用隔離技術（可選配套隔離調試器）。
5、主板硬件資源自動檢測功能，更方便維護和應用。
6、主要模塊包含：模擬量調理電路（PT100調理采集溫度，外置ADC）、開關量調理電路（光耦隔離，比較器整型，74系列芯片緩沖輸出）、繼電器、LED六段數碼管區AD/DA實驗區、紅外發射接收、I/O口擴展（輸入輸出IIC擴展或串行轉并行并行轉串行類似供暖擴展模塊）、鍵盤顯示（顯示由LED燈指示狀態）、語音功放（有功放模塊）、溫度傳感器、超聲波測距、直流/步進電機（直流電機驅動及測速集成模塊用于轉速PID控制）、按鍵開關（主板配套獨立按鍵）、485擴展模塊（主板配套）、藍牙（ AT指令控制）、ZigBee無線通信（AT指令控制）、GPRS電話短信（AT指令控制）、無線遙控（配套無線模塊2.4G通信）、人體紅外感應報警模塊、萬用實驗擴展區可進行二次開發創新實驗?zāi)K等多項實驗。
二、功能參數
1、處理器：STM32F103ZET6。
2、程序下載方式：JLINK或STLINK，20Pin SWD接口。
3、功能主板
①供電：GLDPJ-2A型測控系統實驗平臺使用DC12V/2A電源適配器供電。
②MCU：STM32F103ZET6，所有IO均引出雙排針。
③通訊接口：配備RS485接口1個（兼容西門子PPI電纜接口，DB9母頭），RS232接口1個（DB9母頭），CAN接口1個。
④按鍵：獨立按鍵 8個，4×4矩陣鍵盤接口 1個（配套矩陣鍵盤模塊）。
⑤顯示：LED指示燈 8個，RGB 三色LED燈 1個，LCD12864接口1個，LCD1602接口1個，TFT480×320 顯示屏接口1個（帶電阻式觸摸）。
⑥開關量入接口：4 通道數字量輸入，光耦隔離輸入，比較器整形，74HC14處理后給MCU讀取。
⑦開關量輸出接口：配套繼電器 2個帶指示燈。
⑧其它：無源蜂鳴器 1個，有源蜂鳴器 1個，DAC 輸出驅動LED 1個， 2K電位器1個（0 ~ 3.3V電壓信號輸出），單次脈沖發生電路。。
⑨配備SD卡座，默認SDIO接口，可以實現SD文件的讀寫及FAT文件系統的操作功能。
⑩擴展接口：Arduino標準擴展接口1個。
4、溫度控制模塊：帶NTC溫度傳感器，帶18B20單總線溫度傳感器，帶2路PWM導熱電阻。溫度傳感器夾在加熱電阻中間，此模塊可做溫度控制系統。
5、RTD溫度檢測模塊：配套PT100傳感器，運放調理輸入，外擴ADC實現傳感器溫度監測。
6、步進電機模塊：步進電機由PWM1，PWM2，PWM3，PWM4四路輸出控制，可實現42型兩相步進電機的控制。
7、直流電機模塊：采用集成直流電機驅動IC，配備霍爾測速傳感器，可用于轉速閉環控制。
8、FM收音機模塊：FM收音機模塊采用IIC（SCL、SDA）總線方式，可實現自動搜臺，或設定固定頻率值功能。
9、音頻功放模塊：輸出的通道接到功放輸入，可實現不同音源的聲音播放功能。
10、MP3模塊：采用JQ8900音頻解碼芯片，可解碼MP3格式文件，輸出的R、L聲道可作為功放的輸入端，以實現SD卡音樂的播放功能。
11、LED顯示模塊：74HC595擴展6位數碼管動態顯示，配有4路LED及4路按鍵。
12、LED 16×16點陣顯示模塊：采用4個74HC595驅動，動態掃描顯示。
13、直流電機模塊：直流電機控制由PWM1、PWM2，可實現調速或正反轉的控制；
14、紅外通訊模塊：MCU控制紅外發光管發射紅外信號，并接受解碼接收頭信號，實現自收發通訊。
15、超聲波測距模塊：MCU控制超聲波發生電路產生超聲波信號，解調電路輸出信號給MCU實現測距，各個信號節點設有測試點。
16、藍牙模塊：采用集成模塊串口AT指令通訊。
17、ZigBee模塊：采用串口透?jìng)鞴δ埽蓪?shí)現數據無線收發或無線遙控等功能。
18、GPRS電話短信模塊：可通過串口AT指令控制收發短信。
19、2.4G無線通訊模塊：Nrf24L01無線模塊，SPI接口。
20、人體紅外傳感器模塊：檢測人體紅外信號，可輸出開關信號。
21、開關量調理電路
(1)輸入調理：大功率的輸入調理(光耦隔離)
小功率的輸入調理(電容去抖)
(2)輸出調理：直流負載驅動電路(功率品體管、達林頓管等)
晶閘管負載驅動電路
繼電器驅動電路
例如：直流電機的轉速控制實驗，步進電機正反轉控制實驗
要求各個信號節點設有測試點。
22、模擬量調理電路
(1)輸入調理：小信號放大、濾波、頻率信號的放大整形、AD轉換
(2)輸出調理：濾波、流壓轉換、放大
要求各個信號節點設有測試點，注重信號調理過程，具體對象不要求。。
23、紅外通信
(1)MCU控制實現自收發通訊
(2)紅外遙控器解碼實驗
要求各個信號節點設有測試點。
24、PID控制系統實驗
(1)單閉環控制實驗，要求分別使用位置式算法和增量式控制算法，通過實驗?zāi)茏寣W(xué)生了解兩種算法的控制效果不同。
(2)雙閉環控制實驗。
25、實驗中的主要功能接線預留接線孔，讓學生自己接線。。
26、軟件附有各實驗的電路圖、原理圖、流程圖、實驗連線圖、芯片查詢圖，以及
實驗指導書，并提供詳盡的教學實驗課件。
三、實驗項目
1、LED閃爍實驗
2、LED 流水燈實驗
3、矩陣鍵盤實驗
4、蜂鳴器實驗
5、串口通信實驗
6、繼電器控制實驗
7、RGB燈控制實驗
8、數碼管顯示實驗
9、TFT液晶屏顯示實驗
10、LCD1602液晶顯示實驗
11、LED16×16點陣顯示實驗
12、ADC轉換實驗
13、DAC實驗
14、智能收音機設計
15、PWM直流電機調速系統設計
16、模擬信號采集實驗（使用NTC溫度等，采集上傳RS485接口或RS232接口）
17、MP3音樂播放器設計
18、數字信號開關量采集實驗（使用獨立按鍵，采集上傳RS485接口或RS232接口）
19、溫度控制閉環系統設計
20、直流電機轉速測速與控制實驗；
21、步進電機調速系統設計
22、紅外通信實驗（紅外遙控器解碼實驗）
23、人體紅外感應報警與紅外測距實驗
24、超聲波傳感器應用設計
25、溫濕度、熱敏電阻應用設計
26、多地?zé)艄饪刂葡到y(tǒng)設計
27、NRF24L01 2.4G無線遙控實驗
