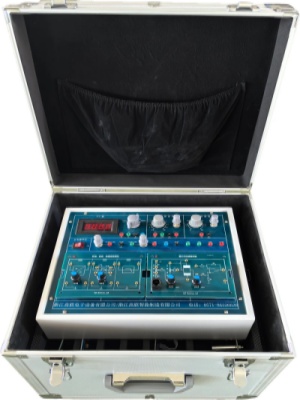

GL2100型多功能模塊化傳感器創新實驗箱

GL2100型多功能模塊化傳感器創新實驗箱由主控箱，可拆卸面包板模塊，可擴展區塊，傳感器，100 MS/sa高速數據采集卡，數據采集軟件等組成；本創新實驗箱應用便利，方便管理；數據采集卡采用BNC接口或者MTE線纜連接，分辨率不低于12位，帶寬不低于8 MHz，電壓輸出范圍不低于±5V；可完成“傳感器原理與技術”“自動化檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。

一、實驗箱功能

1、本多功能模塊化傳感器創新實驗箱包含不少于2路模擬輸入通道，可用于示波器，網絡分析儀，頻譜分析儀，電壓表，阻抗分析儀和數據記錄儀等功能；

2、模擬輸入通道采用BNC接口或者MTE線纜連接，采樣率不低于100 MS/s，分辨率不低于12位，帶寬范圍不小于30 MHz；電壓輸入范圍不小于±25V；

3、包含不少于2路模擬輸出通道，可用于波形發生器和網絡分析儀等功能；

4、模擬輸出通道采用BNC接口或者MTE線纜連接，更新率不低于100 MS/s，分辨率不低于12位，帶寬不低于8 MHz，電壓輸出范圍不低于±5V；

5、包含不少于16路雙向數字通道，可用于邏輯分析儀，碼型生成器，協議分析儀和數字I/O等功能；

6、雙向數字通道采用MTE線纜連接，采樣速率不低于100 MS/s，數字輸入邏輯標準為1.8V、3.3V（最大不超過5V），數字輸出邏輯標準為3.3V；

7、包含±12V、5V、3.3V固定電源和可變電源，可變電源范圍不低于1-5V；

8、具有可拆卸的面包原型板，并支持通過將面包板更換為不同類型的實驗板，可滿足電路、模電、數電等實驗內容的擴展；

9、支持通過USB 2.0協議與電腦連接，支持LabVIEW、Python、MATLAB等多種編程軟件開發；

10、配套應用軟件，軟件使用期限：永久有效。軟件兼容Mac，Windows和Linux等操作系統，功能包括示波器，波形發生器、電源、網絡分析儀，阻抗分析儀和數據記錄儀等儀器操控，捕獲、記錄、分析和生成混合信號和混合域波形;

11、GL2100型多功能模塊化傳感器創新實驗箱支持《虛擬儀器技術》、《傳感器原理實驗》實驗，并提供實驗labview源程序、實驗指導書、說明書等資料，產品支持二次開發；

12、設備提供溫度、應變、加速度、距離、光電、超聲波、速度傳感器等類型實驗；

13、設備提供電機狀態監測綜合實驗，對象包含霍爾、加速度傳感器，支持測量電機的轉速和振動信號。

二、實驗項目

1、應變片單臂電橋性能實驗

2、應變片半橋性能實驗

3、應變片全橋性能實驗

4、應變片單臂、半橋、全橋性能比較

5、應變片直流全橋的應用—電子秤實驗

6、移相器、相敏檢波器實驗

7、差動變壓器的性能實驗

8、 激勵頻率對差動變壓器特性的影響

9、差動變壓器測位移實驗

10、差動變壓器的應用—振動測量實驗

11、電容式傳感器的位移實驗

12、線性霍爾傳感器位移特性實驗

13、線性霍爾傳感器交流激勵時的位移性能實驗

14、壓電式傳感器測振動實驗

15、電渦流傳感器位移實驗

16、被測體材質對電渦流傳感器特性影響

17、被測體面積大小對電渦流傳感器特性的影響實驗

18、電渦流傳感器測量振動實驗

19、 光電傳感器測轉速實驗

20、溫度源的溫度調節控制實驗

21、Pt100鉑電阻測溫特性實驗

22、超聲波傳感器測距實驗

23、電機狀態監測綜合實驗（含軟件）等。
