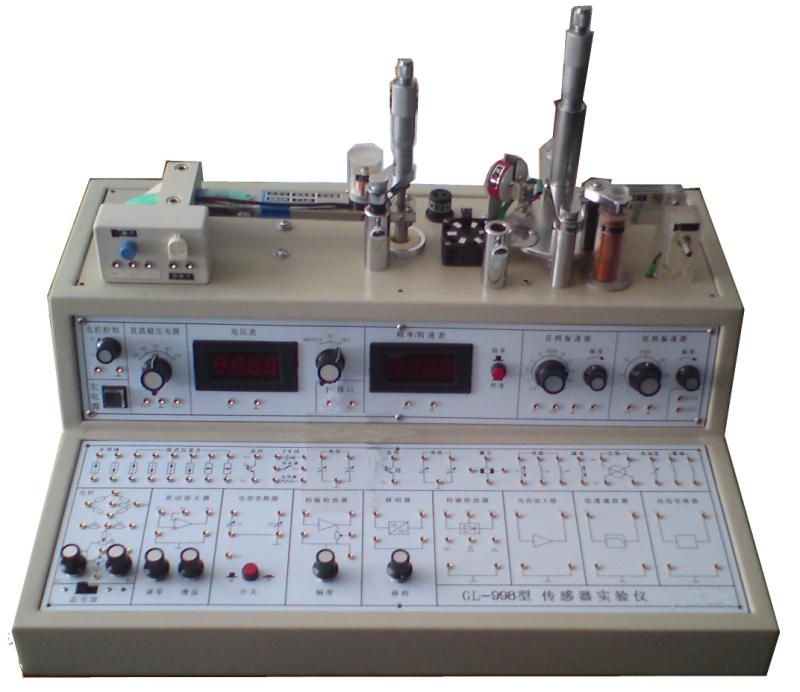

GL998型傳感器實驗儀產品簡介

浙江高聯電子設備有限公司的GL998型傳感器實驗儀包含金屬應變式傳感器、熱電偶傳感器、差動變壓器、電感螺管式傳感器、電渦流位移傳感器、霍爾式傳感器、磁電式傳感器、壓電加速度傳感器、電容式傳感器、壓阻式壓力傳感器、光纖傳感器、PN結溫度傳感器、熱敏電阻、氣敏傳感器、濕敏電阻、光電轉速傳感器等傳感器。

一、GL998型傳感器實驗儀配置

1、金屬應變式傳感器

鉑式應變電阻值：350Ω×4，溫度補償片350Ω×2

2、熱電偶傳感器

直流電阻：10Ω，由兩個銅一康銅熱電偶串接組成

3、差動變壓器

量程:≥5mm  直流電阻：5Ω－10Ω

4、電感螺管式傳感器：量程≥5mm

5、電渦流位移傳感器

量程：3mm，直流電阻:1Ω－2Ω

6、霍爾式傳感器

日本JVC公司生產的線性半導體霍爾片，量程: ±3mm

7、磁電式傳感器

直流電阻：30Ω－40Ω，靈敏度：0.5v/m/s

8、壓電加速度傳感器

雙陶瓷壓電晶片和銅質量塊構成。諧振頻率：>35Hz

9、電容式傳感器

量程：±5mm， 由兩組定片和一組動片組成的差動變面積式電容傳感器

10、壓阻式壓力傳感器

量程：15Kpa，供電：≤4V

11、光纖傳感器

丫形半圓分布光纖、發射、接收電路組成的導光型傳感器，線性范圍：±1mm。

12、PN結溫度傳感器

利用半導體PN結良好的線性溫度電壓特性制成的測溫傳感器，

靈敏度：-2mV/℃。

13、熱敏電阻

半導體熱敏電阻 NTC：溫度系統為負，25℃時為10K Ω

14、氣敏傳感器（酒精）

測量范圍：50—2000ppm

15、濕敏電阻

測量范圍：10%R11--95%RH

16、光電轉速傳感器

n≤2400r/min

二、設備規格

GL998型傳感器實驗儀尺寸為500*420*320mm

三、實驗項目

1、應變片性能——單臂電橋

2、單臂、半橋、全橋比較實驗

3、應變片的溫度及補償

4、熱電偶實驗

5、移相器實驗

6、相敏檢波器實驗

7、應變片——交流全橋實驗

8、交流全橋的應用——振幅測量

9、流全橋的應用——電子秤之一

10、差動變壓器的性能

11、差動變壓器零點殘余電壓補償實驗

12、差動變壓器的標定

13、差動變壓器的應用——振動測量

14、差動變壓器的應用——電子秤之二

15、差動螺管式傳感器的靜態位移性能

16、差動螺管式傳感器的動態位移性能

17、電渦流式傳感器的靜態標定

18、被測體材料對電渦流傳感器特性的影響

19、電渦流傳感器的應用——振幅測量

20、電渦流傳感器的應用——電子秤之三

21、霍爾傳感器的直流激勵靜態位移特性

22、霍爾傳感器的應用——電子秤之四

23、霍爾傳感器的交流激勵靜態位移特性實驗

24、霍爾傳感器的應用——振幅測量

25、壓電傳感器引線電容對電壓放大器的影響、電荷放大器

26、壓電傳感器的動態響應實驗

27、磁電式傳感器的性能

28、差動面積式電容傳感器的靜態及動態特性

29、雙平行梁的動態特性——正弦穩態影響

30、擴散硅壓阻式壓力傳感器實驗

31、光纖位移傳感器實驗

32、PN結溫度傳感器測溫實驗

33、熱敏電阻測溫演示實驗

34、濕敏電阻實驗

35、氣敏傳感器實驗

36、反射式光電傳感器測轉速實驗

37、數據采集系統實驗—靜態采集舉例

38、數據采集系統實驗—動態采集舉例

39、傳感器檢測微系統實驗

同步PC版：
