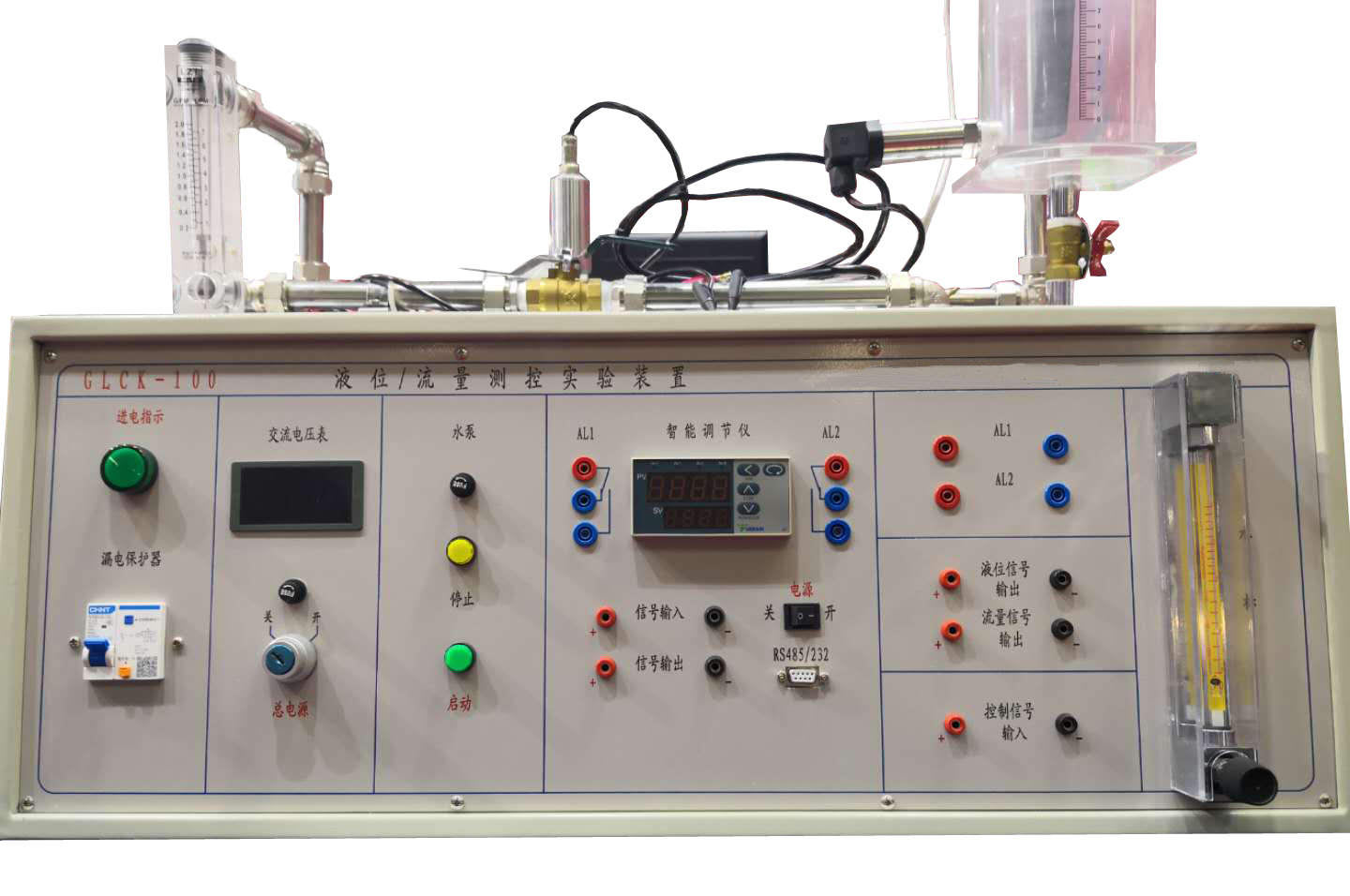

GLCK-100型液位/流量測控實驗裝置產品介紹

一、液位/流量測控實驗裝置概述

液位/流量測控實驗裝置，結構特點是微小、緊湊、美觀、安全。該設備可對流量、液位（單容）組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊，控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。

二、液位/流量測控實驗裝置配置

1、微型渦輪流量計

2、液位壓力傳感器

3、智能工業調節儀

4、RS485/RS232轉換器

5、玻璃轉子流量計

6、可控硅調壓模塊

7、電磁閥

8、微型有機玻璃實驗水箱

9、微型不銹鋼儲水箱

10、手動閥

11、微型磁力泵

12、晶體管液位繼電器

13、LED數字電壓表

14、壓力表

15、水標

三、實驗項目

（一）、傳感器實驗：

1、渦輪流量變送器工作原理認識實驗

2、 液位變送器的標定方法和工作原理的認識實驗

（二）、控制實驗：

1、液位PID智能儀表控制實驗。

2、 液位PID上位機組態控制實驗。

3、流量PID智能儀表控制實驗。

4、流量PID上位機組態控制實驗。

5、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性的性能影響與評價。

6、利用中文組態軟件和實驗裝置，進行組態工程編程訓練實驗。

同步PC版：
