傳感器實驗箱電子秤實驗說明

發布時間：2020-06-26 瀏覽次數：3199

一、傳感器實驗箱電子秤實驗原理

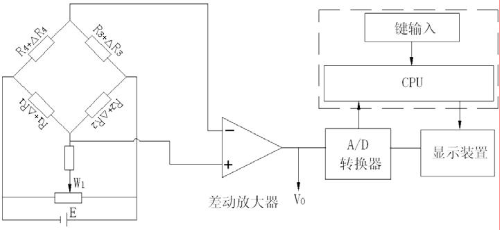

常用的稱重傳感器是應用了箔式應變片及其全橋測量電路。數字電子秤實驗原理如圖1。本實驗只做放大器輸出 Vo 實驗，通過對電路的標定使電路輸出的電壓值為重量對應值，電壓量綱（V）改為重量量綱（g）即成為一臺原始電子秤。

圖1

機頭中的應變梁、振動臺；主板中的 F/V 電壓表、±4V 電源、箔式應變片輸出口、電橋、差動放大器；砝碼。

1、差動放大器調零點：按圖 2 示意接線。將 F／V 表的量程切換開關切換到 2V 檔，合上實驗箱主電源開關，將差動放大器的撥動開關撥到“開”位置，將差動放大器的增益電位器按順時針方向輕輕轉到底后再逆向回轉半圈，調節調零電位器，使數顯表顯示 0.000V。差動放大器的零點調節完成，關閉主電源。

圖2

2、按圖 3 接線，檢查接線無誤后合上主電源開關。在振動臺無砝碼時，調節電橋中

的 W1 電位器，使數顯表顯示為 0.000V。將 10 只砝碼全部置于振動臺上（盡量放在中心點），調節差動放大器的增益電位器，使數顯表顯示為 0.200V(2V 檔測量)或－0.200V。

圖3

3、拿去振動臺上的所有砝碼，如數顯電壓表不顯示 0.000V 則調節差動放大器的調零電位器，使數顯表顯示為 0.000V。再將 10 只砝碼全部置于振動臺上（盡量放在中心點），調節差動放大器的增益電位器，使數顯表顯示為 0.200V(2V 檔測量)或－0.200V。

4、重復 3 步驟的標定過程，一直到精確為止，把電壓量綱 V 改為重量綱 g，可以稱重，成為一臺原始的電子秤。

5、把砝碼依次放在托盤上，并依次記錄重量和電壓數據。

6、根據數據畫出實驗曲線，計算誤差與線性度。

以上為傳感器實驗箱電子秤實驗說明。
