過程控制實驗裝置手冊第三節——電動調節閥流量特性測試實驗

一、實驗步驟

1、了解實驗裝置中的對象，流程圖如下圖所示。

2、接好實驗導線和通訊線

流量計1信號輸出接到模擬量輸入的A/I0，模擬量輸出通道A/O0接到電動閥信號輸入。

3、將PLC上的通訊口用USB/MPI電纜與上位機連接。

4、將手動閥門1V1、V4打開，將手動閥門1V3、1V6、1V7、LV關閉。

5、先打開實驗對象系統電源，然后打開控制臺上的總電源，再打開電流表和PLC控制單元電源。

6、在控制板上打開水泵1、電動調節閥、流量計1。

7、在信號板上打開電動調節閥輸入信號、流量計1輸出信號。

 8、打開計算機上的 wincc運行環境，選擇“用戶登錄”輸入登錄框：teacher，口令teacher，點擊實驗目錄選擇電動調節閥流量控制實驗。

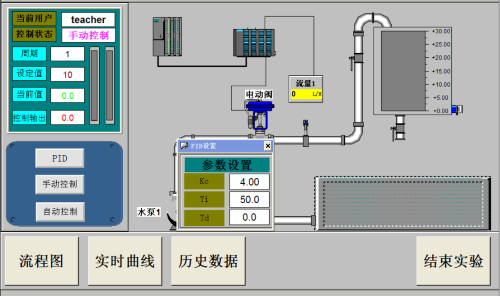

 9、出現如下窗口，選擇手動控制方式。

10、改變閥門開度給定值10℅、20℅、30℅……100℅，分別記錄電流表顯示值和流量計的流量（調節閥的進出口壓力保持不變）。

11、由電流作為橫坐標、流量作為總坐標，畫出特性曲線圖。

12、根據畫出的特性曲線，判斷閥體是快開特性、等百分比特性還是慢開特性。

以上為過程控制實驗裝置手冊第三節——電動調節閥流量特性測試實驗
