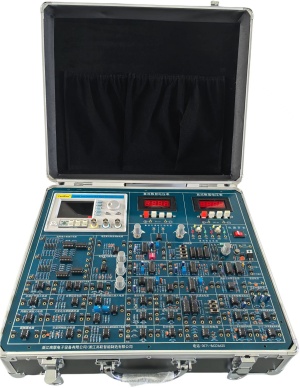

GLCK-2型測控電路實驗箱產品介紹

一、測控電路實驗箱配置

1.直流穩壓電源：±5V/0.5A，±12V/0.5A和兩路1.3～18V/0.5A穩壓電源

2.函數信號發生器頻率范圍：2Hz～2MHz，輸出幅度峰峰值為0～16VP-P

3.六位數顯頻率計：1Hz—10MHz

4.交/直流數字電壓表

（1).直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔

(2).數字式真有效值交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔

5.實驗模塊：通用電路，差動放大，同相交流放大，雙/三高共模抑制比放大電路，頻率調制/鑒頻，調幅/解調，反相滯回比較器，窗口比較器，開關電容濾波器，精密全波整流，自舉組合電路，移相電橋，脈寬調制，開關式調制，波形轉換，全波相敏檢波，分頻，負載，電阻鏈分相細分電路、鎖相環、可控硅調壓

二、實驗項目

1.差動放大器實驗

2.信號放大電路實驗

3.信號運算電路實驗

4.電壓比較器實驗

5.電阻鏈分相細分實驗

6.幅度調制及解調實驗

7.調相電橋實驗

8.脈寬調制電路實驗

9.調頻及鑒頻實驗

10.開關電容濾波器實驗

11.開關式相乘調制及解調實驗

12.精密整流全波檢波實驗

13.開關式全波相敏檢波實驗

14.鎖相環單元實驗

15.分頻器實驗

16.鎖相倍頻實驗

17.可控硅觸發調壓實驗
